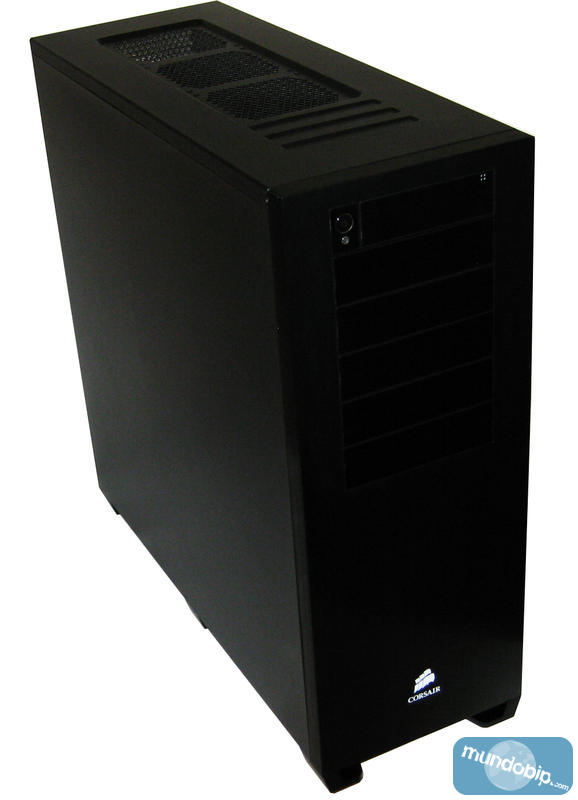

Como ya hemos dicho en secciones anteriores chasis Corsair Obsidian 700D tiene unas dimensiones generosas lo cual resulta ideal para montar dentro de el un equipo de alta gama sin que el espacio sea un problema.
Exteriormente es de color negro, el frontal al ser de aluminio tiene una textura más brillante y un poco diferente. En la parte frontal encontramos en la parte superior los puertos de E/S, luego observamos las tapas de las ranuras de 5.25" y abajo del todo está el logo de Corsair.

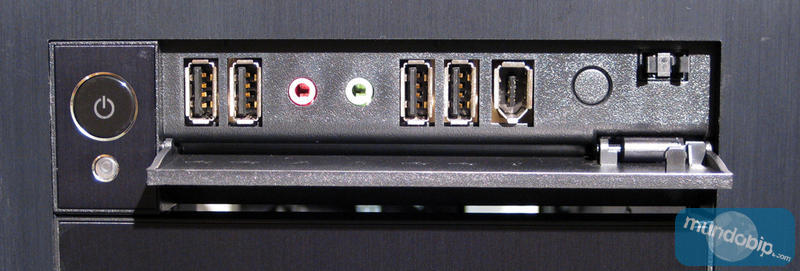

Los puertos de E/S no se ven directamente, ya que están ocultos tras una puertecilla que se abre al presionar sobre ella. De izquierda a derecha encontramos el botón de encendido (que tiene un led blanco interno para indicarnos que el equipo está encendido), el led de actividad de disco duro (también blanco), dos puertos USB, la entrada y salida de audio para auriculares, otros dos puertos USB y un firewire. Finalmente está el botón de reset.
Desde el lateral apreciamos las patas inferiores de la caja, la cual sirven además de sujetarla (obviamente), para levantarla del suelo unos cms y así facilitar la toma de aire de la fuente de alimentación, y de los ventiladores de 140mm (central y el del rack de discos).
La parte posterior de la Corsair Obsidian 700D tiene diversas aperturas en forma de rejilla para facilitar la salida de aire de las diferentes zonas de refrigeración que veremos más adelante. En la parte superior se observan dos botones negros los cuales sirven para abrir el chasis sin utilizar herramientas. Un poco más abajo encontramos los dos taladros ocultos bajo gomas negras dedicados a la refrigeración líquida. En la parte central se aprecia la salida de aire del ventilador de 140mm que expulsa el aire de la zona de la CPU. Finalmente abajo del todo encontramos el hueco para colocar la fuente de alimentación.
En la siguiente imagen se aprecian con más detalle tanto los botones para abrir o cerrar los laterales como los agujeros para la refrigeración líquida:
En la parte inferior hay un filtro antipolvo que evitará que entren partículas en el interior de la Corsair Obsidian 700D. El filtro se puede extraer con facilidad y lavarlo cuando sea necesario.

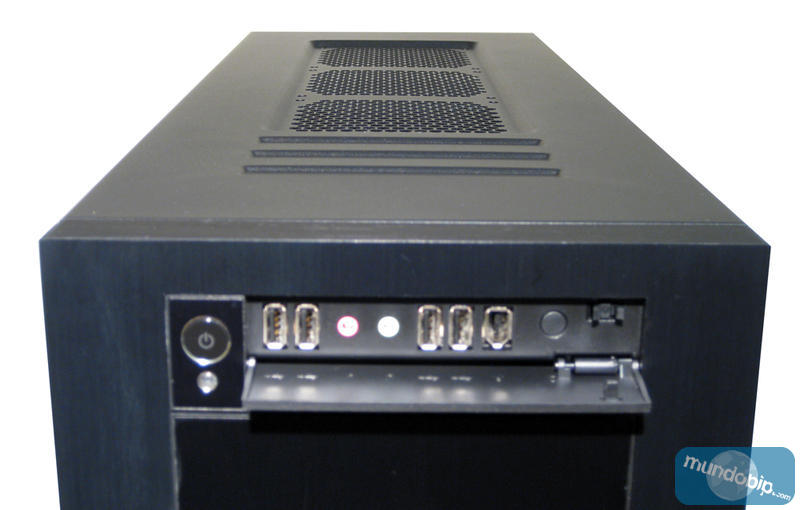

La parte superior de la caja tiene tres respiraderos en los cuales podremos instalar ventiladores de 120mm para extraer el aire caliente de la caja, o bien un radiador para la refrigeración líquida.
En definitiva, exteriormente es un chasis grande y robusto, denota calidad por los cuatro costados. Tiene un diseño sencillo, evita todo tipo de sobrecargas de colores y formas. Huye del aspecto gaming que tienen otras cajas (y que no tiene porqué ser desacertado), ofreciendo una alternativa con un diseño elegante y acertado.
Comentarios
Registrarse
#0 Guspis el 30-09-2010 a las 09:58
La review muy buena como siempre, aunque aquí Corsair te lo ha puesto facil, amigo...
¡Que poco cuesta decir cosas buenas de productos como este!
La caja me parece Impresionante, probablemente la única pega que le veo es la falta de ventiladores superiores de serie, y que estos los limiten a 12 cm. creo sinceramente que hoy en día podrían establecer el rango normal de extracción superior a los 14 cm..., no obstante como crítica es mínima.
Muy acertado la utilización de acero pintado ya que limita muchísimo las vibraciones (la principal pega del aluminio)
Sencillamente es una caja que me encanta.
#1 Zoltelder el 30-09-2010 a las 10:13
La caja es impresionante. La gestión de cables del interior estupenda, porque te da infinitas posibilidades para esconder los cables por donde quieras y no como alguna otra caja por donde mejor puedas.
La caja tiene pocos ventiladores porque está más pensada para RL. De hecho se puede ver en las dos últimas fotos de la sección Instalación, la de espacio que sobra teniendo la placa base puesta para el depósito y en la parte superior para el radiador. Ahora mismo creo que todos los que me suenan de que tengan esta caja la tienen con RL
#2 Ghost el 30-09-2010 a las 10:46
Personalmente no veo mal que no traiga los 3 ventiladores superiores, ya que eso solo encarecería el precio de la caja, y para mi gusto es mejor elegir el modelo que cada uno desee.
La organización de cables es de lo que más impresiona en esta caja, es que han pensado en todos lo huecos necesarios por donde puede ser útil sacar un cable.
#3 Guspis el 01-10-2010 a las 09:33
Pues tenéis razón..., no había pensado en la RL..., será que no soy muy amigo de esos sistemas: tengo un sistema Swiftech APEX muerto de risa en un cajón (perdonad por la herejía.
No obstante y insistiendo que la caja me encanta y que no es un problema en si e independientemente que pongan o no los ventiladores... El sistema único de 12 cm. se lo podrían haber planteado de forma mixta para ventiladores opcionales de 12 o 14 cm como tiene Lian Li...
Y lo que es evidente es que si no utilizas RL cualquier usuario de esta impresionante caja está a un nivel suficientemente avanzado como para instalar uno o dos ventiladores en la parte superior..., importantísimos para mejorar la más que probable extracción insuficiente por el único ventilador trasero superior de serie.
Un saludo
#4 Ghost el 01-10-2010 a las 12:36
No te creas que sale tanto calor, probé a colocar varios ventiladores, y el único que realmente extraía algo de calor era el que estaba justo encima del micro. Los otros dos extraían muy poquito.
Así que es interesante poner justo el que está encima del microprocesador y el de adelante del todo, ya que ese puede ayudar para subir el aire que echa el de 140mm de abajo y que el del microprocesador se alimente de aire más fresco.
Aunque, puede que en Julio o Agosto sí que venga bien tener los tres instalados.
