Disipador Noctua NH C14

El disipador, como hemos dicho tiene forma de C, lo cual significa que los heatpipes salen de la base, ascienden y giran 90º hasta colocarse de forma paralela a la placa base. Los citados heatpipes se refrigeran gracias a las aletas de aluminio que los recubren.

Para aumentar la compatibilidad, en el Noctua NH-C14 se pueden instalar uno o dos ventiladores, colocando uno sobre el grueso del disipador y el otro bajo él. Gracias a la separación entre la base y la parte inferior de las aletas, podremos instalarlo en equipos que tengan memorias o chipsets con disipadores altos, obviando en este caso la colocación del ventilador inferior. En el caso de utilizar una chasis muy estrecho o de tipo HTPC podemos no instalar el ventilador superior consiguiendo así un conjunto de disipación más bajo.

Obviamente, si no instalamos alguno de los dos ventiladores, el rendimiento del conjunto bajará, pero aún así conseguiremos unas temperaturas excelentes.

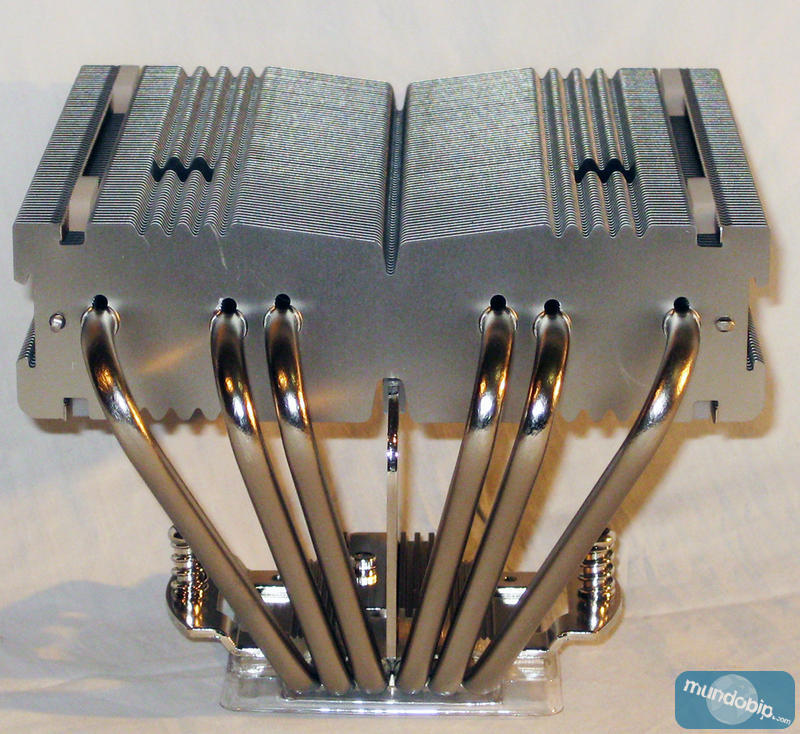

El disipador Noctua NH-C14 está compuesto por 6 heatpipes de cobre, los cuales salen de la base y se reparten entre las aletas de refrigeración. Para reforzar la estabilidad del disipador sobre la base, tiene además una aleta metálica que asciende por el centro.



Una de las grandes ventajas que ofrece el Noctua NH-C14 es la gran superficie que tiene y el generoso tamaño de sus ventiladores. Gracias a ello no solo refrigera el microprocesador de forma efectiva, sino que los componentes que lo rodean como el chipset, los regulares de corriente y la propia memoria se benefician de ello.

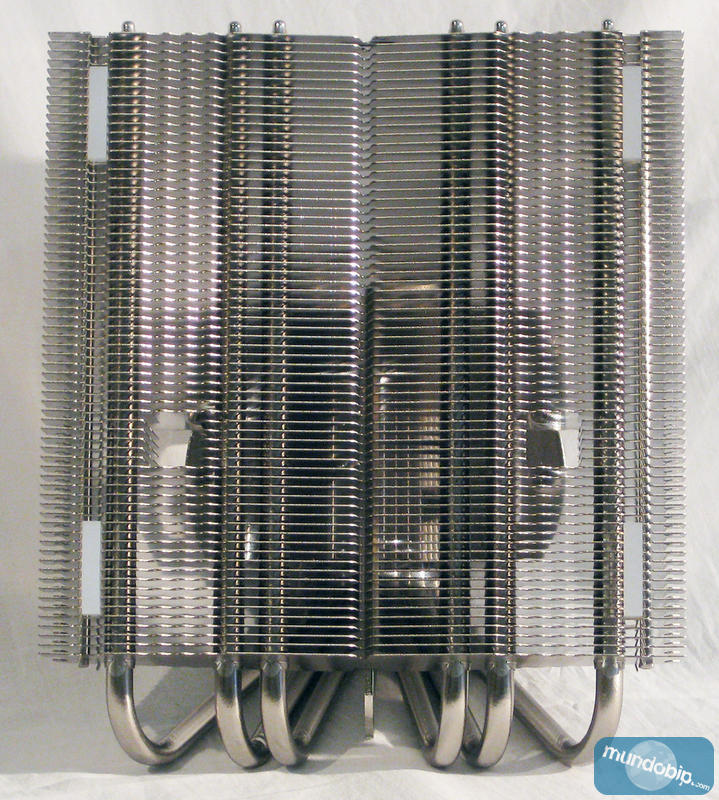

En la siguiente imagen situada a la izquierda se muestra la superficie del Noctua NH-C14 vista desde arriba, si nos fijamos tiene unos agujeros que más tarde nos servirán para apretar los tornillos de la base durante la instalación.

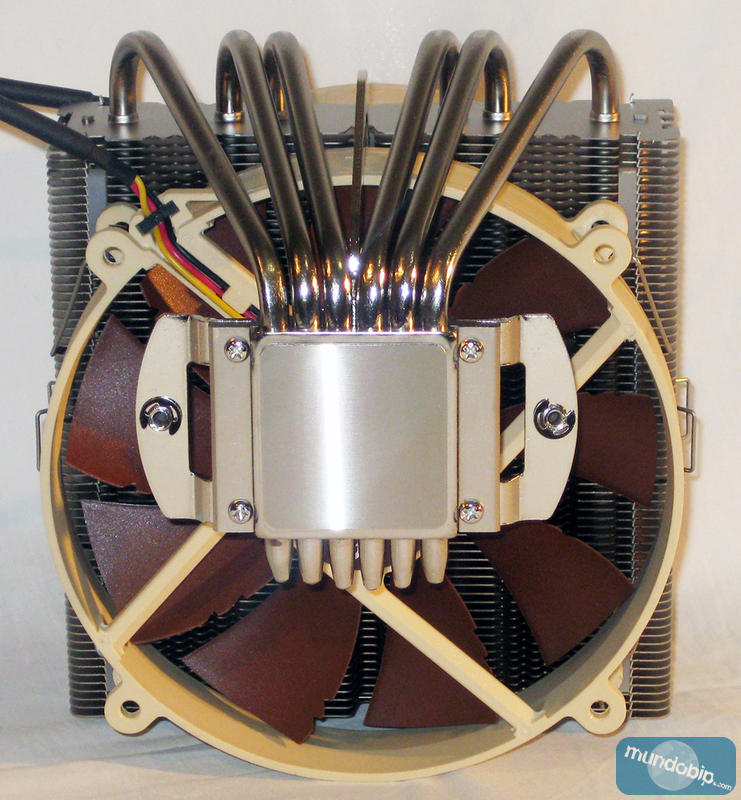

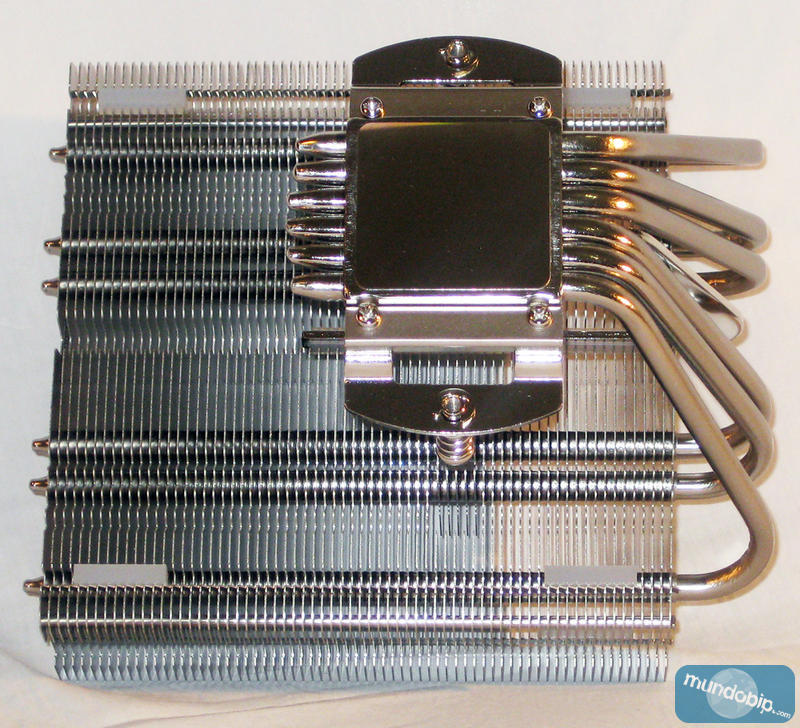

Para terminar de mostrar el Noctua NH-C14 desde todos los ángulos os dejamos unas imágenes tomadas desde su parte inferior.

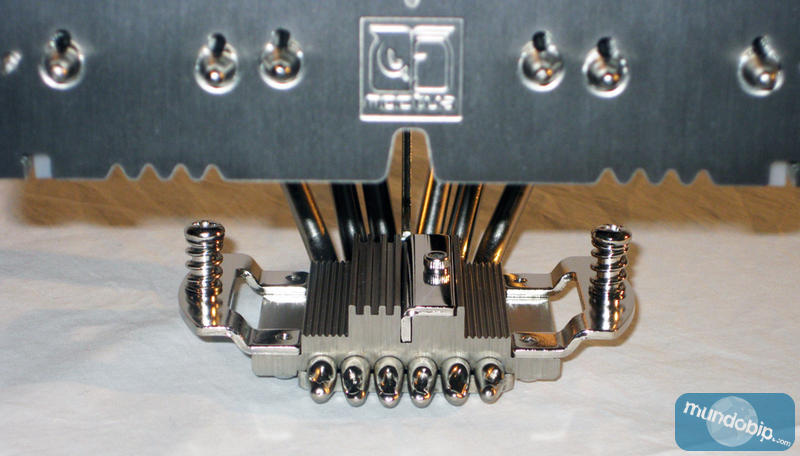

Independientemente del tamaño, forma o tecnología de un disipador, si la base no está bien lograda el rendimiento no será bueno. Es por ello que Noctua pone muchísima atención y no se la escapa ningún detalle. En la siguiente imagen se ve la parte superior de la base de cobre en la cual vemos como todos los heatpipes están perfectamente alineados y suavizados en sus extremos. También vemos parte del sistema de anclaje que detallaremos más adelante en la sección instalación.

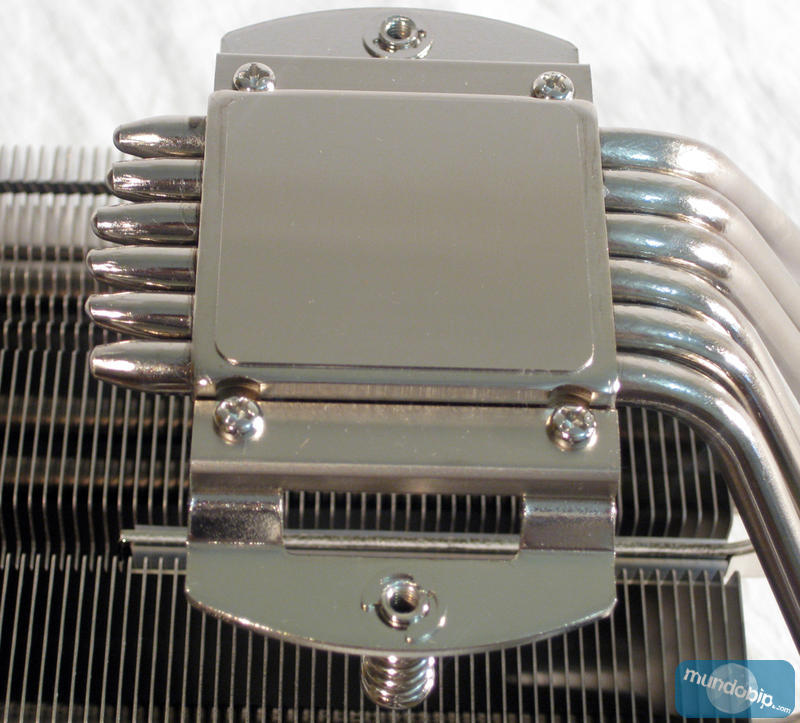

La parte inferior de la base, es decir la que hace contacto con el microprocesador, está perfectamente pulida, niquelada y plana (sin formas cóncavas o convexas). Esto es habitual en todos los disipadores Noctua, con esto se consigue un perfecto contacto entre el disipador y el microprocesador, mejorando así el rendimiento del disipador y evitando que se calienten más unas zonas que otras en los procesadores.
