Publicado por Ghost el  30-05-2012 a las 01:35

Disipador Noctua NH D14 SE2011


El disipador Noctua NH-D14 SE2011 incorpora un doble radiador, ambos están unidos a la base por seis heatpipes en forma de U. Entre ambos radiadores se coloca el ventilador Noctua NF-P14, de 140mm, mientras que en la parte frontal del mismo se sitúa el NF-P12, más pequeño, de 120mm. El NF-P14 está diseñado para ofrecer un mayor caudal de aire, mientras que el NF-P12 tiene una mayor presión estática ideal para colocarlo en la parte frontal y así ejercer una mayor presión sobre el conjunto.

En la siguiente imagen con cierto ángulo nos damos cuenta de lo grande que es el Noctua NH-D14. Desde aquí se aprecian los dos ventiladores y los dos radiadores. Igualmente se ven los anclajes de los ventiladores que incorpora el NH-D14 SE2011, los cuales son muy fáciles de fijar.

Noctua NH-D14 SE2011 con ventiladores


Desde la zona superior, se aprecian las terminaciones de los seis heatpipes ya citados, en forma de U. Igualmente, una vez quitado el NF-P14, vemos el hueco entre ambas torres de disipación.

Parte superior Noctua NH-D14 SE2011

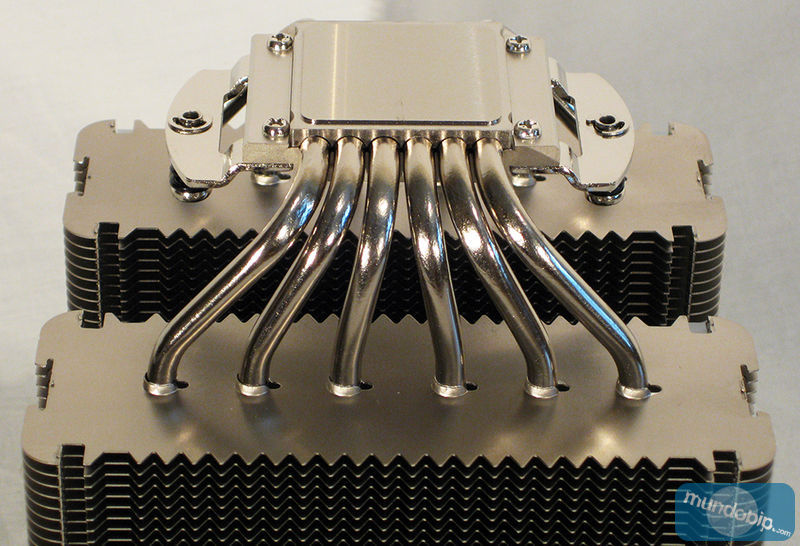

Si nos fijamos en la parte inferior del conjunto se aprecia cómo salen de la base los seis heatpipes y se introducen entre las aletas de los radiadores. Las aletas de fijación a las placas de metal que instalaremos en el socket se encuentran en los laterales sin heatpipes.

Heatpipes base Noctua NH-D14 SE2011


Ya que estamos, cerca de la base, si activamos el modo macro de la cámara y nos acercarnos lo más posible a la base, observaremos la absoluta perfección de la misma, ya que no tiene ningún tipo de concavidad o convexidad, además está totalmente lisa y niquelada. Ideal para realizar un contacto perfecto con toda la superficie del microprocesador.

Base Noctua NH-D14


Las aletas del disipador, tienen forma de muchas puntas, esto sirve para beneficiar tanto el flujo del aire como la sonoridad del mismo al pasar entre ellas. Veremos que en los laterales y en el centro del disipador hay como unas tiras blancas, éstas son gomas para evitar vibraciones del los ventiladores al apoyarse sobre ellas.

Lateral Noctua NH-D14 SE2011  Lateral angulo Noctua NH-D14 SE2011


Una vez os hemos mostrado el disipador en su totalidad, os dejamos una pequeña galería imágenes del NH-D14 con todos los ventiladores instalados desde diversos ángulos:

Frontal Noctua NH-D14  Noctua NH-D14

Lateral Noctua NH-D14  Parte inferior Noctua NH-D14
