Publicado por Ghost el  25-02-2013 a las 10:39

Interior Antec GX700


Tras quitar los paneles laterales, podemos ver el interior de la GX700. A primera vista podemos ver el mazo de cables, unos tornillos en una bolsa sujeta a la bandeja de HDD, y algún papel tras el bastidor del disco duro. La pintura interior del chasis es de color negro, en la bandeja donde se instala la placa base encontramos la apertura para la instalación del disipador y algunas otras para la gestión del cableado.

La bandeja de la placa base adminite los formatos: Mini-ITX, Micro-ATX y ATX. Hay siete huecos por donde pasar los cables, aunque algunos solo serán usables con placas de formato reducido. a través dependiendo de la placa base. Como detalle interesante, encontramos tres sujeciones donde sujetar los cables con bridas.

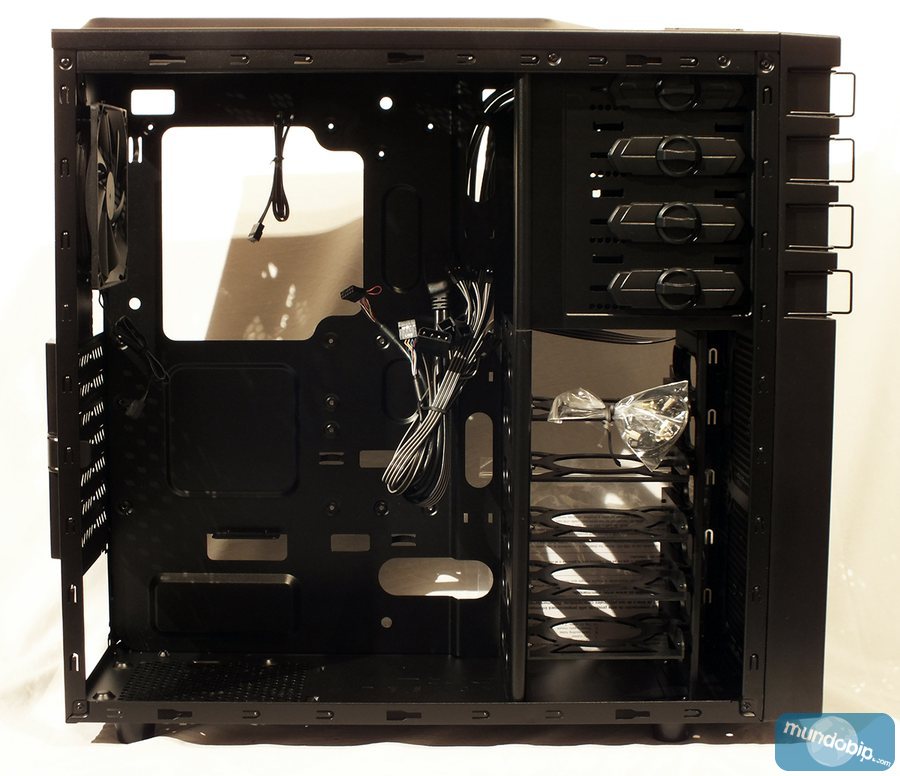

Lateral interior Antec GX700

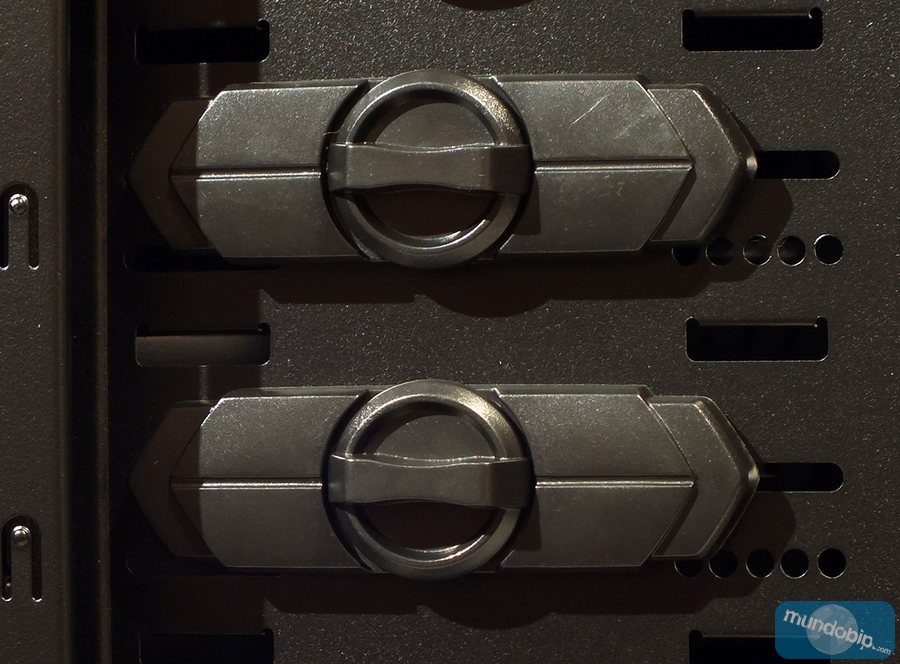

La configuración 3 +1 ODD se llama así debido a que la primera bahía está bloqueada por el cableado de E/S que baja de la parte superior. En todos los compartimentos encontramos una herramienta de bloqueo para fijar las unidades sin necesidad de tornillos. En el caso de querer usar la primera bahía, recomendamos destinarla a controladores para ventiladores, lectores de tarjeas o dispositivos más cortos, ya que las unidades ópticas no caben.

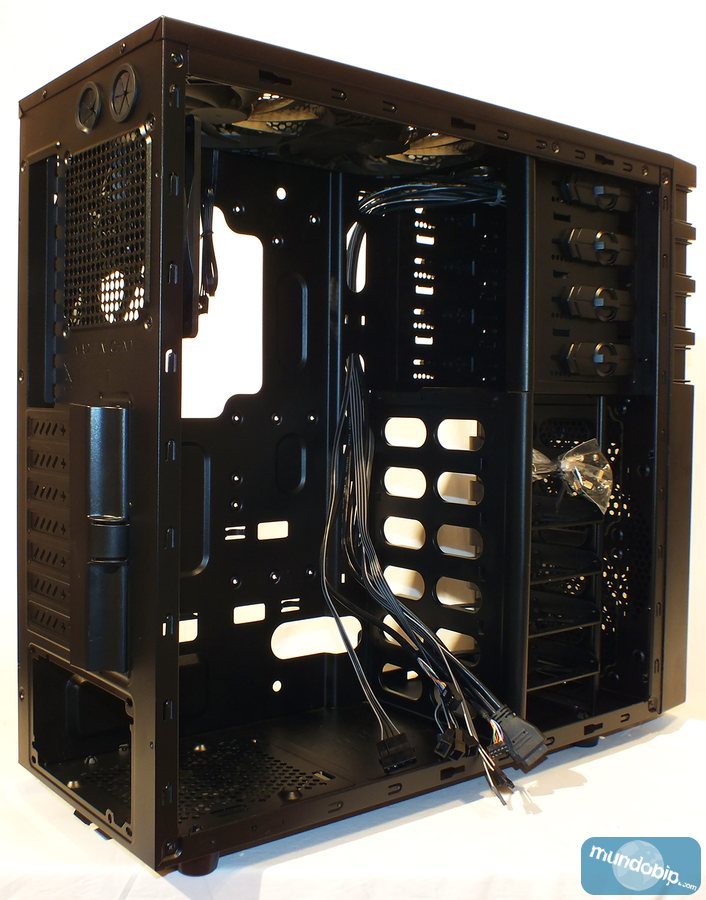

Ángulo interior Antec GX700  Sujeciones unidades 5.25 pulgadas Antec GX700


Las cinco bandejas que vienen en el bastidor de discos duros son extraíbles de forma sencilla sin herramientas. En cada una de ellas podemos instalar una unidad de 3.5" o 2.5". Como rezan las características, no hay ningún ventilador delante de este rack para discos, aunque podemos instalar dos de 120mm.

Bandeja discos Antec GX700

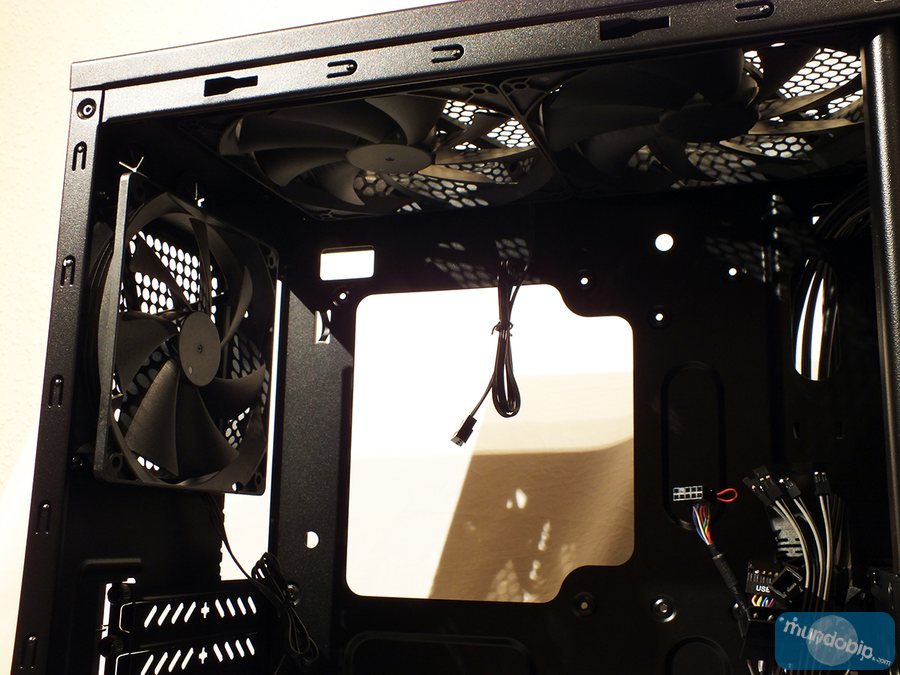

En la parte superior del chasis hay un par de ventiladores de 140mm instalados por Antec, éstos se pueden reemplazar si se desea por unos 120 mm, y gracias a la distancia con la placa base, incluso instalar un kit de refrigeración líquida. Es en la parte trasera del chasis donde encontramos el tercer y último ventilador incluido por Antec en la GX700, en este caso se trata de uno de 120 mm. Debajo del ventilador podemos apreciar las siete ranuras de expansión, estas no se pueden colocar una vez abiertas ya que vienen fijadas metálicamente al chasis. Los tornillos vienen tapados por una cubierta.

Parte superior interior Antec GX700


El suelo de la carcasa posee rejillas protegidas con un filtro antipolvo para la toma de aire de las fuentes de alimentación. En la misma base, aprece grabado el logo de Antec.

Suelo interior Antec GX700


El espacio tras la placa base para meter los cables es de unos 10-12mm dependiendo de la zona, lo cual no estará mal pero habrá que trabajar bastante para cerrar correctamente la tapa. Donde más espacio hay, obviamente, es en la zona del rack para los discos duros.

Espacio cableado Antec GX700

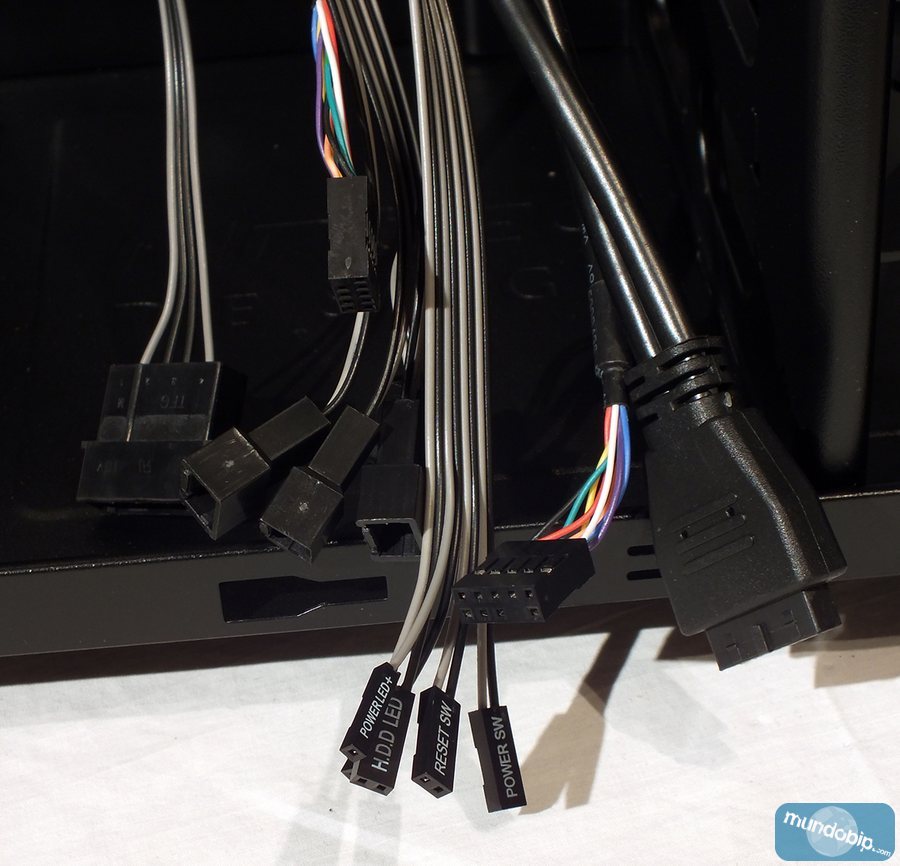

El cableado que viene de la parte frontal no es excesivamente largo, pero sí lo suficiente como para llegar de forma correcta a los conectores de la placa. El inventario de cables es: Audio HD, USB 2.0 y USB 3.0, cables F_PANEL, un molex de 4 pines para alimentar el controlador de ventiladores y cuatro conectores macho para conectar varios ventiladores.

Cables del frontal Antec GX700
