El diseño interior de la Corsair AX860i difiere de los esquemas clásicos de una fuente de alimentación. Ya que estas normalmente, en una sola placa controlan todas las líneas de potencia. Por el contrario, la AX860i posee varias placas específicas para cada una de las líneas, todas ellas conectadas a la principal de 12V. En la siguiente imagen vemos, cómo alguna de las placas emerge de forma perpendicular respecto a la principal.

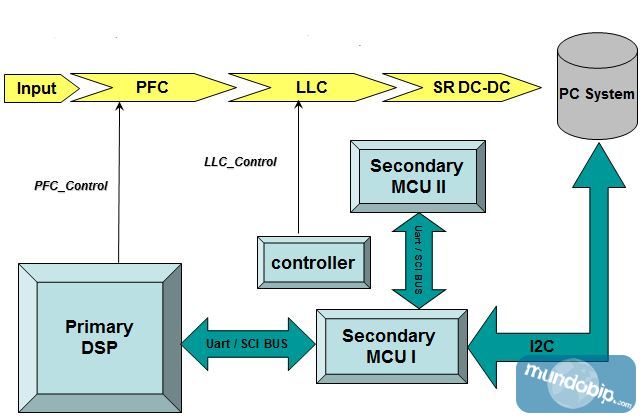

El procesador de señal DSP permite ofrece una potencia estable en todo el rango de carga, compensando en la salida automáticamente las pérdidas en los cables . Esto asegura una regulación de voltaje sin ruido o fluctuaciones.
La AX860i, también incorpora un factor de potencia digital (PF), el cual asegura el mayor factor de potencia junto con las mínimas distorsiones armónicas a lo largo de todas las condiciones de carga, todo ello gracias a un algoritmo controlado mediante software. La plataforma digital, de la misma manera, asegura cambios y optimizaciones de energía en tiempo real.

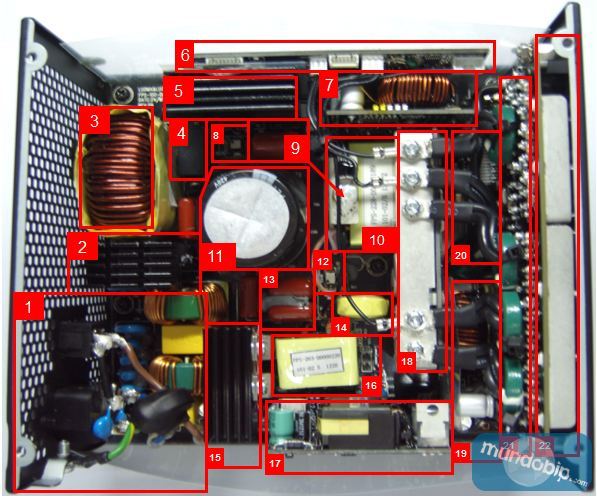

En el siguiente esquema con zonas numeradas, podéis distinguir diferentes partes y/o componentes de la AX860i. En la tabla posterior se relaciona cada número con la descripción de la zona.
Desglose de componentes |
Sección | Descripción |
1 | Conector AC y filtro de emtrada EMC/EMI para alcanzar los requerimientos de regulación EMI/EMC |
2 | Diodo puente para la rectificación AC/DC de la entrada de voltaje AC |
3 | Inductor PFC para el factor de corrección de potencia |
4 | Relé contról de la energía actual |
5 | MOSFETs PFC y diodo |
6 | placa de control MCU |
7 | placa de 5V (pinchada en la principal de 12V) |
8 | Sensor de energía PFC |
9 | Thermistor secundario |
10 | Transformador LLC |
11 | Capacitadores de aluminio electrolítico |
12 | Sensor de energía LLC |
13 | Capacitador de resonancia LLC |
14 | Controlador de transformador LLC para la rectificación asíncrona |
15 | Mosfets LLC |
16 | Inductor resonante LLC |
17 | Placa de 5Vsb |
18 | Placa de rectificación síncrona LLC |
19 | Placa 3V3 (Pinchada en la principal de 12V) |
20 | Placa de -12V (-12V DC conectada a la principal de 12V) |
21 | Cable de salida de 12V con núcleo para eliminar las ondulaciones y ruido eléctrico |
22 | Placa de conexiones, conecta todas las salidas (12V,5V,3.3V,-12V,5Vsb) de la placa principal al conector de salida |
(*) Imágen del diagrama e información obtenida del blog de Corsair. La traducción de los componentes del diagrama podría contener errores.
