Una vez retirado el lateral de la torre NZXT Switch 810 nos damos cuenta de la amplitud que existe en su interior. En la parte central superior vemos el hueco de la bandeja donde instalaremos la placa destinado a la instalación de un disipador. Rodeando esta zona encontramos multitud de huecos protegidos con gomas para la gestión del cableado.

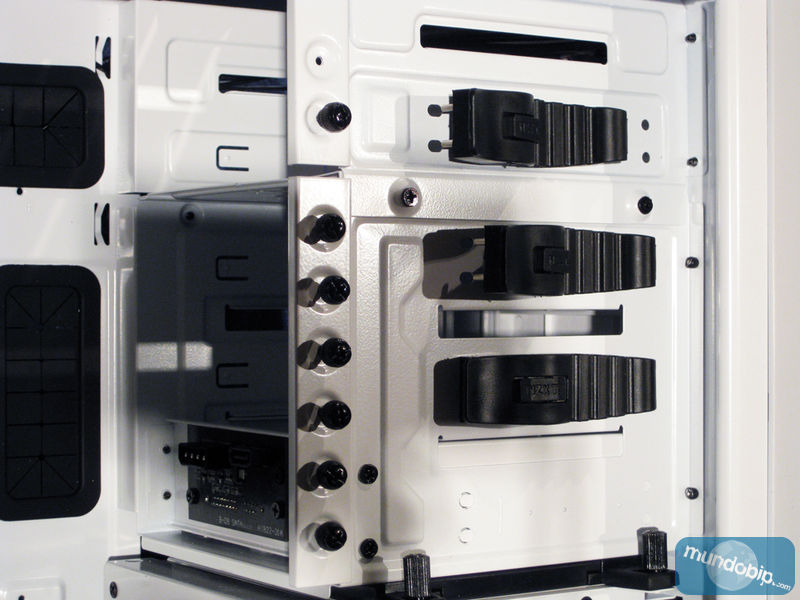

Para analizar en detalle cada una de las partes de la torre comenzaremos por la zona donde se instalan las unidades de 5.25". Allí vemos que NZXT nos provee de unas pinzas con las que fijar este tipo de unidades de forma sencilla (solo hay que quitar el seguro y tirar de la pinza hacia nosotros para luego una vez instalada la unidad realizar el proceso contrario). La parte superior del conjunto de racks se puede retirar para facilitar la instalación de radiadores para refrigeración líquida de grandes dimensiones.

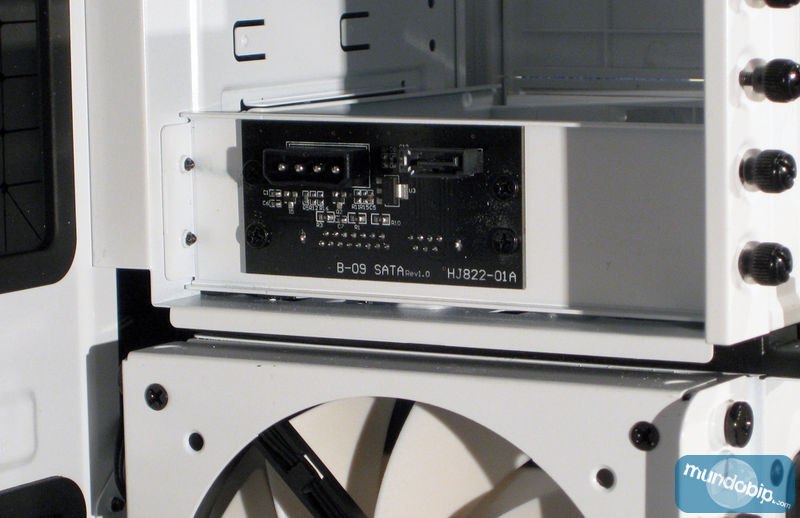

Si realizamos una captura desde otro ángulo de esta misma parte, vemos las conexiones para el dock de unidades SATA. Hay que aclarar que el dock no tiene soporte nativo para realizar hot-swap y tendrá que ser la placa base la encargada de soportarlo.
Bajo el rack de instalación de unidades de 5.25" están las dos bandejas donde se instalan las unidades de 2.5 y 3.5". Estas bandejas se pueden retirar si el usuario lo desea, para ello solo tendremos que aflojar algunos tornillos con la mano y tirar hacia fuera con las dos sujeciones existentes para tal efecto.

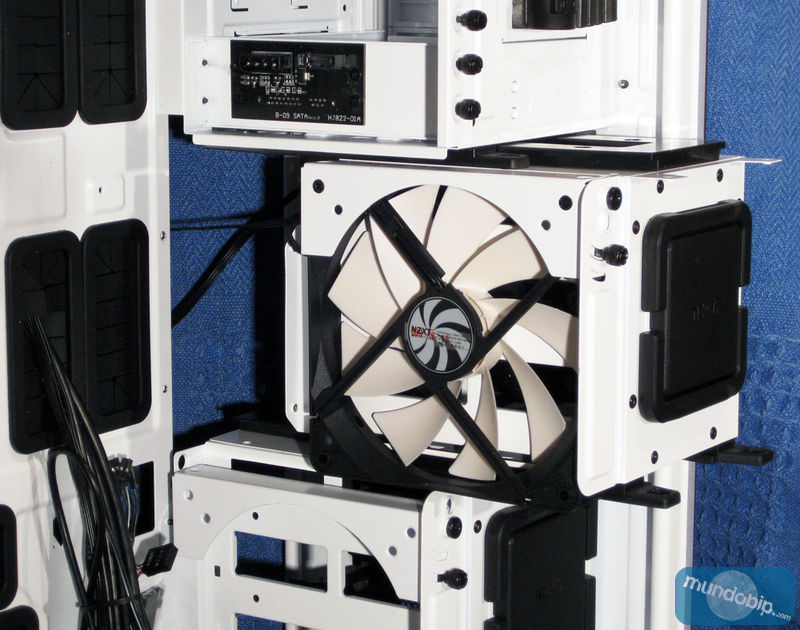

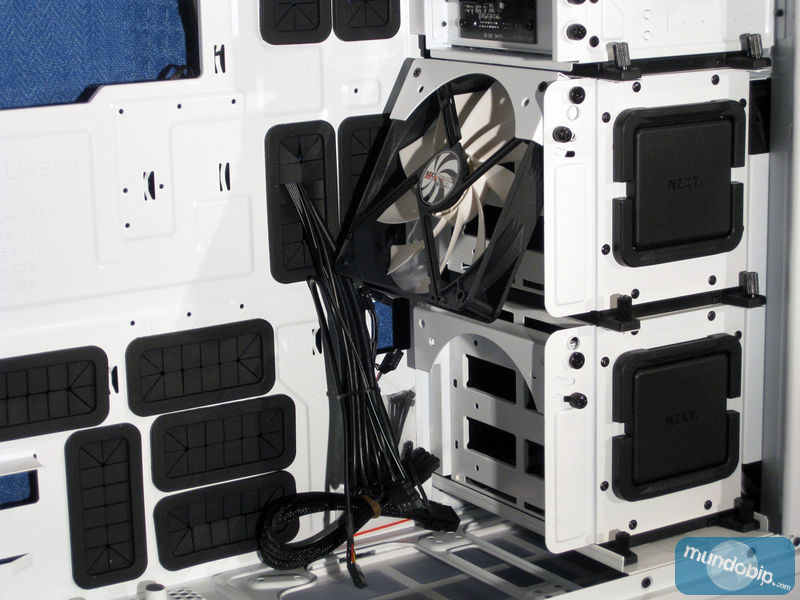

Los dos racks de unidades de disco inferiores poseen soportes para instalar ventiladores de 140mm. Dichos soportes son abatibles hasta en 15º para permitir orientarlos hacia la tarjeta gráfica o microprocesador.
Una vez llegamos a la base de la caja, vemos que existen otros dos huecos destinados a la instalación de ventiladores de 120 o 140mm. Además si retiramos el rack de discos inferior, podremos instalar un radiador para refrigeración líquida.
La NZXT Switch 810 nos ofrece un entorno ideal para la instalación de fuentes de alimentación de formato normal o largo. En la base encontramos patas cubiertas por gomas y un hueco en forma de abeja protegido con un filtro antipolvo desde el cual las fuentes de alimentación podrán tomar aire fresco. Además esta zona está repleta de huecos en la bandeja de instalación de la placa para permitirnos sacar una gran cantidad de cables.
En la parte trasera superior, NZXT nos proporciona dos grandes ventiladores de 140mm para extraer todo el aire caliente generado por los componentes. En la parte superior, además podremos elegir entre instalar dos unidades adicionales de 120 o 140mm o un gran radiador para refrigeración líquida de 280 o 420mm.

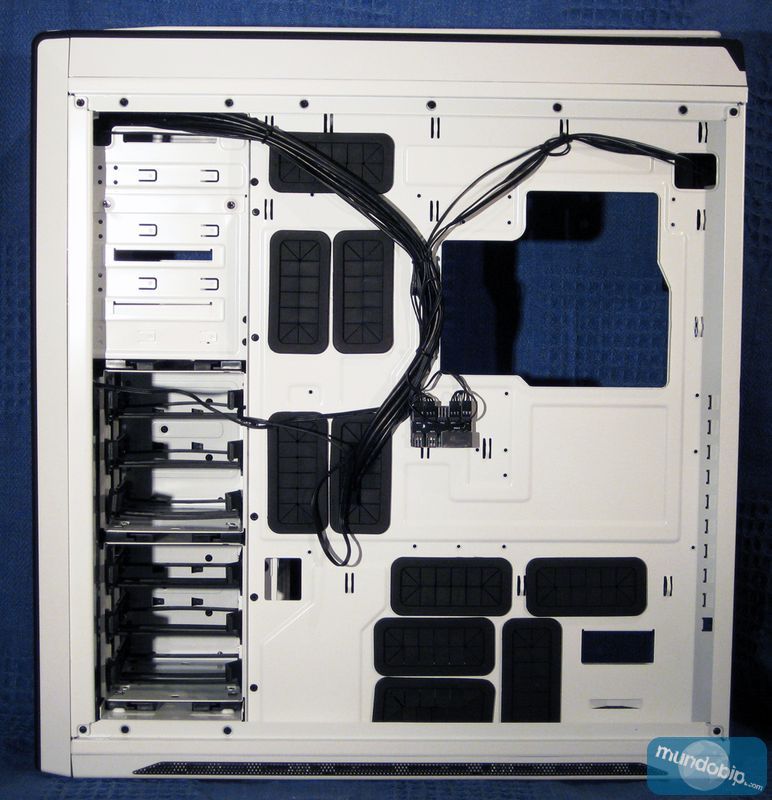

Será por el lateral contrario a donde van instalados todos los componentes repartiremos todo el cableado de nuestro sistema. Para facilitarnos esta labor NZXT nos proporciona los ya citados huecos para pasar los cables y de un espacio considerable gracias al cual podremos cerrar el lateral sin problemas. Desde este mismo lateral, podremos extraer las bandejas donde se instalan las unidades de disco.

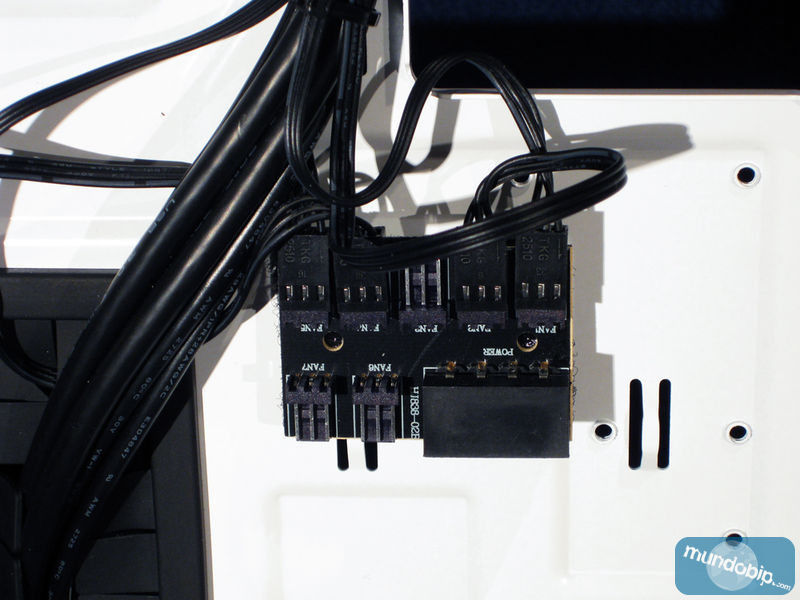

En las siguientes imágenes os mostramos un par de detalles muy interesantes de la Switch 810. El primero es la anchura de la caja para colocar los cables. El segundo es un "switch" donde podremos conectar hasta siete ventiladores utilizando tan solo un cable molex.

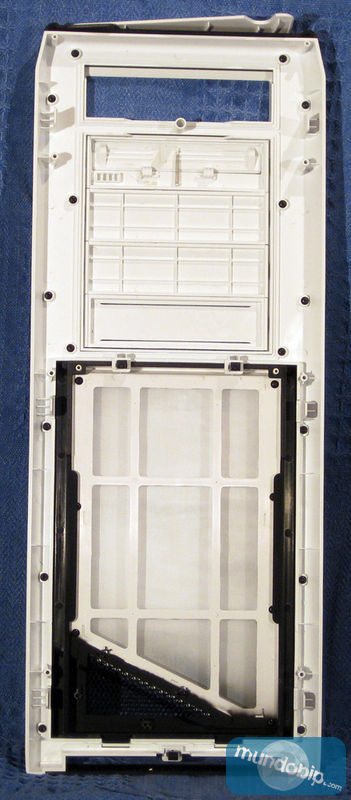

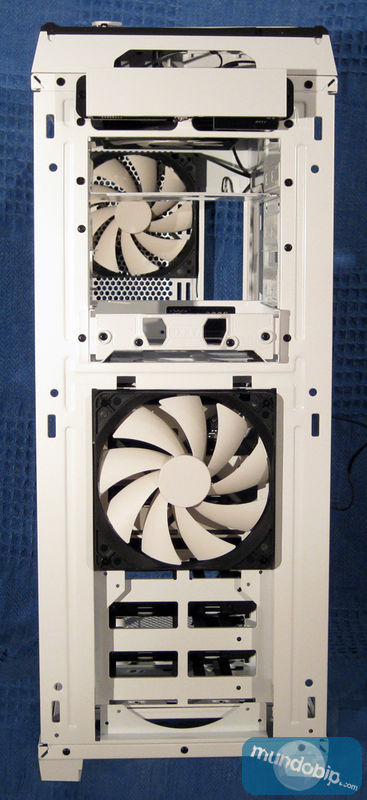

El frontal de la torre se puede retirar por completo on mucha facilidad, al retirarlo encontramos un nuevo ventilador de 140mm y la posibilidad de añadir uno más del mismo tamaño o de 120mm. En la misma tapa encontramos un gran filtro anti-polvo lavable para ayudar a mantener un ambiente saludable para nuestros componentes. Hay que remarcar también que se puede retirar tan solo la parte inferior del frontal tan solo con apretarlo hacia dentro.
Comentarios
Registrarse
#0 Zoltelder el 07-02-2012 a las 20:33
Me encanta la caja. Es como la phantom, pero más grande y espaciosa. Interiormente se parece a mi Antec 1200, pero los acabados en blanco me gustan mucho más.
El sistema de gestión de cableados muy bueno. Poniéndole algunos leds más blancos quedaría preciosa la caja
#1 Guspis el 08-02-2012 a las 14:01
Es una caja que me ha impresionado mucho, lo tiene todo, filtros anti-polvo, acceso lateral a los discos y un dock, cosas que veo cada vez más imprescindibles, espacio para radiadores de gran tamaño...,
En cuanto al color es un tema subjetivo..., pero que cada vez me gusta más...
En cuanto al artículo no encuentro a faltar ningún detalle..., y no digo más...:-)
Un saludo
#2 Ghost el 08-02-2012 a las 14:46
Como nota decir que la imagen de los leds se añadió con media hora de retraso respecto a la publicación del artículo, ya que misteriosamente dejaron de funcionar. Después decubrí que no funcionaban por que soy un enreda, había desconectado un cable y lo había puesto al revés xD.
#3 Guspis el 08-02-2012 a las 16:50
Lo que me encanta es el detalle de la parte superior en forma de rejilla regulable..., ¿el plastico es duro..., tipo baquelita, con tacto tipo "aluminio" o es endeble tirando a plástico - plástico...?
Un saludo
#4 Ghost el 08-02-2012 a las 20:44
Es plástico duro con cierta flexibilidad.
