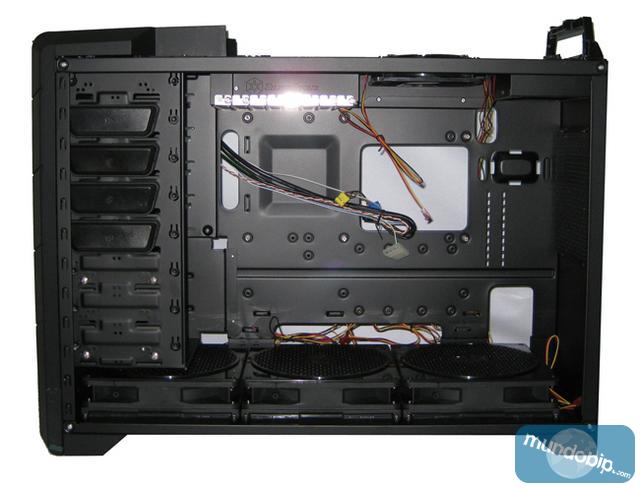

El interior de la Raven RV02 es amplio, sólido, práctico y eficiente. Desde el lateral donde se sitúa la ventana, vemos la estructura interna, la zona donde se coloca la placa base, es de acero, pintado de negro mate al igual que el resto de la caja. Tiene multitud de agujeros estratégicamente situado para ayudar en la organización de cables y no dejar ningún cable (o los menos posibles) en la zona donde se sitúan los componentes, ayudando así al flujo de aire.
Hay que tener en cuenta que una correcta organización de los cables, evitando que interfieran en el flujo de aire, ayuda muchísimo a la hora de optimizar la refrigeración de los componentes. Muchas cajas gama baja, no tienen en cuenta esto, pero no es así en la Silverstone Raven RV02.
Igualmente es de agraceder el agujero que se deja en la parte superior izquierda, el cual nos ayuda a cambiar el disipador sin tener que desmontar todo el equipo. Quizá mucha gente no tenga intención de cambiar su disipador por otro durante toda la vida del ordenador, pero aún así, es bueno cambiar la pasta térmica al menos una vez al año, para evitar con ello que ésta pierda sus propiedades. De la misma manera, a los entusiastas que sí que cambien de disipador de vez en cuando buscando mejorar su refrigeración y sus niveles de overclocking, agradecerán mucho esta característica.
En la base de la caja están los tres grandes ventiladores de 180mm que empujan todo el aire caliente hacia arriba. A la derecha, está el espacio para la fuente de alimentación y un nuevo agujero bajo la misma para introducir los cables por detrás de los componentes.

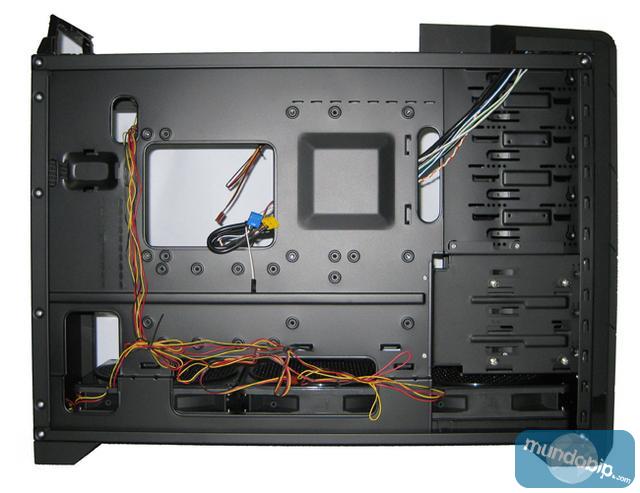

Si giramos la caja, y la vemos desde el otro lado, encontramos algunos cables de los ventiladores, y podemos apreciar que hay suficiente espacio como para que pasen todos los cables de la caja.
Algunas fotos más del interior de la Raven RV02 desde distintos ángulos: (De atrás hacia adelante, de adelante hacia atrás, de abajo hacia arriba)
En la imagen de abajo hacia arriba, podemos ver que las pletinas localizadas donde se atornillas las tarjetas de expansión, tienen salidas de aire.
Otra imagen más del interior de la caja desde otro ángulo:
