Diseño Noctua NF S12A

El ventilador Noctua NF-S12A sigue los patrones de la marca en cuanto a gama de colores se refiere; el marco es de color marrón claro y el resto marrón oscuro. Cuenta con siete aspas con un diseño aerodinámico específico para aumentar el flujo de aire a la vez que mejora el nivel sonoro.

El marco es cuadrado y con tecnología AAO, en él, apreciamos las diversas formaciones y marcas aerodinámicas diseñadas por Noctua para mejorar el rendimiento y disminuir el sonido generado al pasar el aire (tecnologías descritas ampliamente en la primera página del análisis ver: marco AAO, microestructuras de superficie interna y diseño de entrada paso a paso).

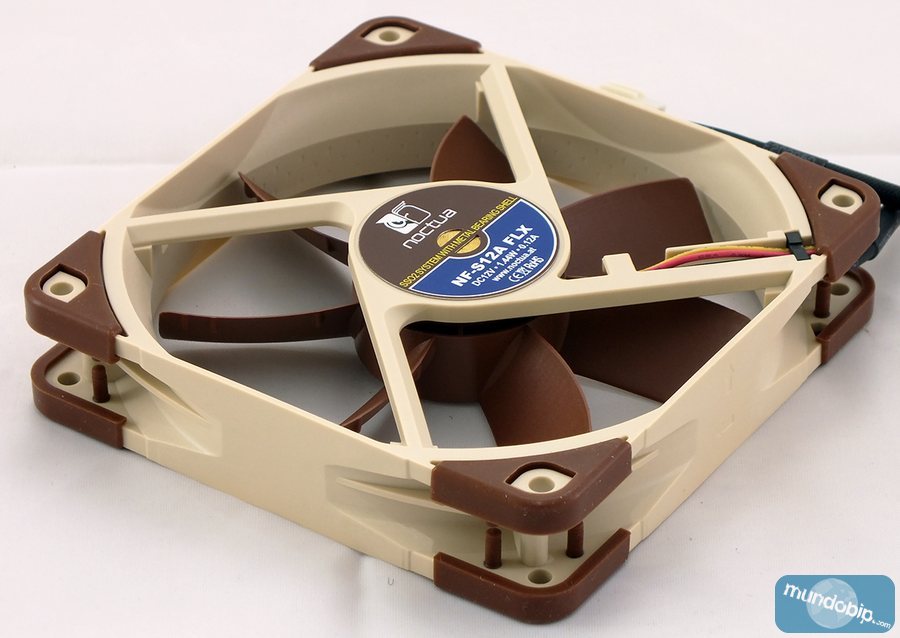

En la parte trasera del NF-S12A encontramos los brazos que sujetan el motor en la zona central, sobre él, encontramos una pegatina con el modelo exacto (todos los NF-S12A son iguales externamente, el de la foto es FLX).

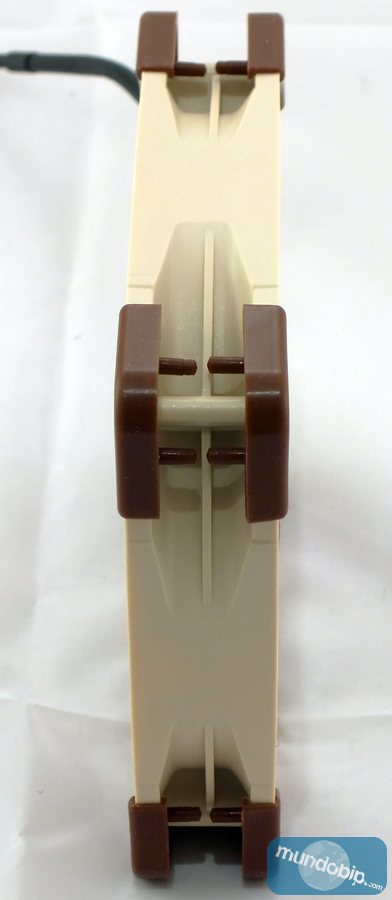

Con una anchura de 25mm, los NF-S12A poseen una medida similar a la de la mayoría de ventiladores del mercado. En las esquinas, observamos las gomas antivibraciones, las cuales quedan ancladas al ventilador mediante unas extensiones de las mismas, éstas se pueden eliminar si el usuario lo desea.

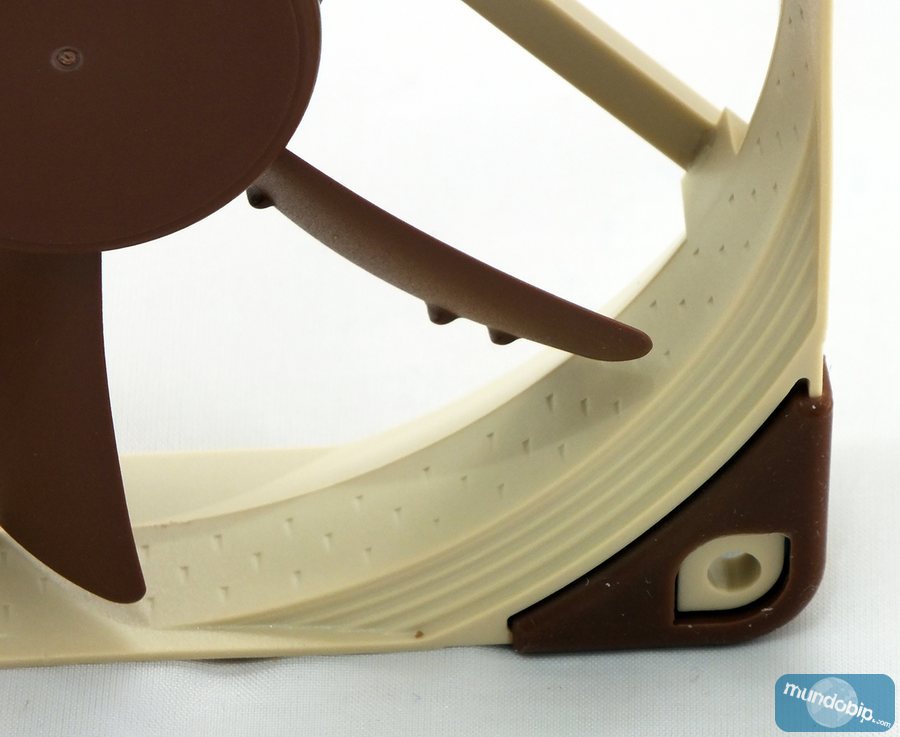

En la superficie interna del marco, aparecen unas pequeñas endiduras con forma triangular denominadas microestructuras, las cuales son una mejora aerodinámica para minimizar el ruido de paso entre las aspas, mejorar el flujo de aire y una mayor presión estática. Las marcas con forma de escalera del marco, son parte de la entrada paso a paso patentada por Noctua y la tecnología de marco AAO.

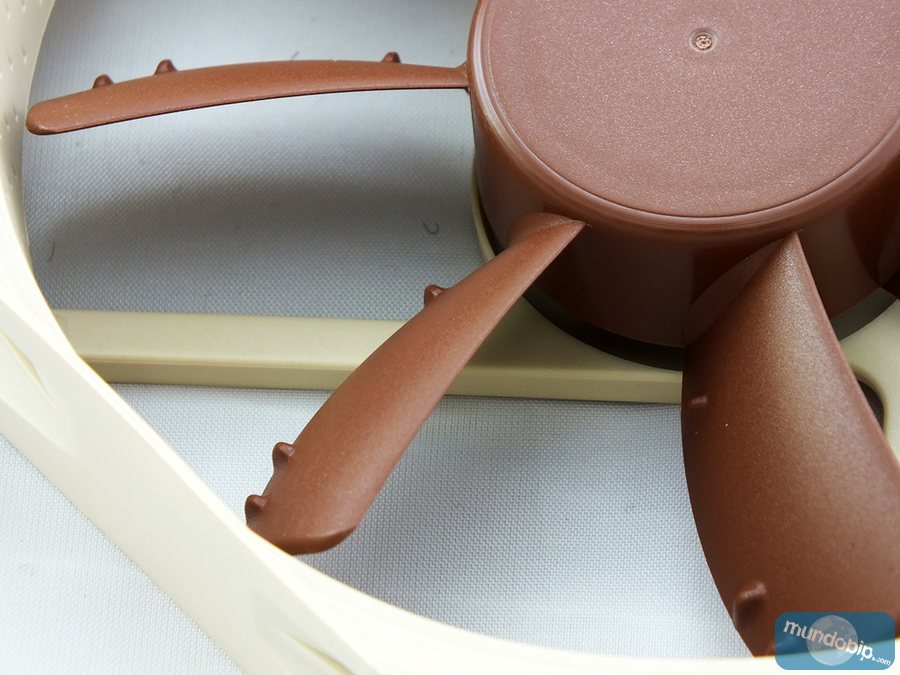

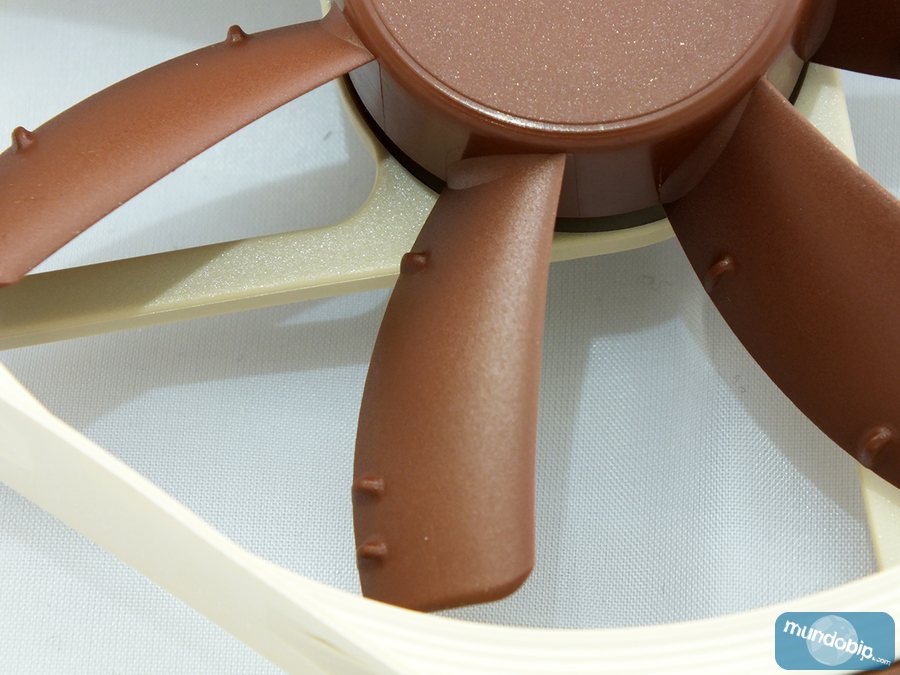

Las aspas del ventilador presentan unos pequeños bultos localizados cerca de los bordes. Dichas protuberancias se denominan Anti-Stall Knobs y sirven para mejorar la aerodinámica y conseguir que el flujo de aire generado por el aspa del ventilador sea constante en toda su superficie. (Ver primera sección de este análisis para más información).
