Instalación Phanteks PH TC14PE

Podemos decir, que el Phanteks PH-TC14PE es compatible con la totalidad de sockets existentes hoy en día, tanto de Intel, como de AMD.

Incluye un set para montaje en los socket LGA1155, 1156, 1366 y 775 de Intel. El cual incluye un backplate con varias hendiduras que lo hacen compatibles con la longitud de los diferentes sockets. Dependiendo del socket que vayamos a utilizar, usaremos uno u otro.



En el caso del kit para AMD (AM2/2+/AM3), utilizaremos el backplate que incluyen de serie las placas de AMD. La sujeción por la otra cara se realizará con los accesorios específicos incluidos por Phanteks.



Para fijar los ventiladores, se incluyen clips que facilitan muchísimo el montaje. De la misma manera, dentro del kit vienen unas gomas que se pegan en el disipador, para evitar vibraciones entre ventilador y aletas.

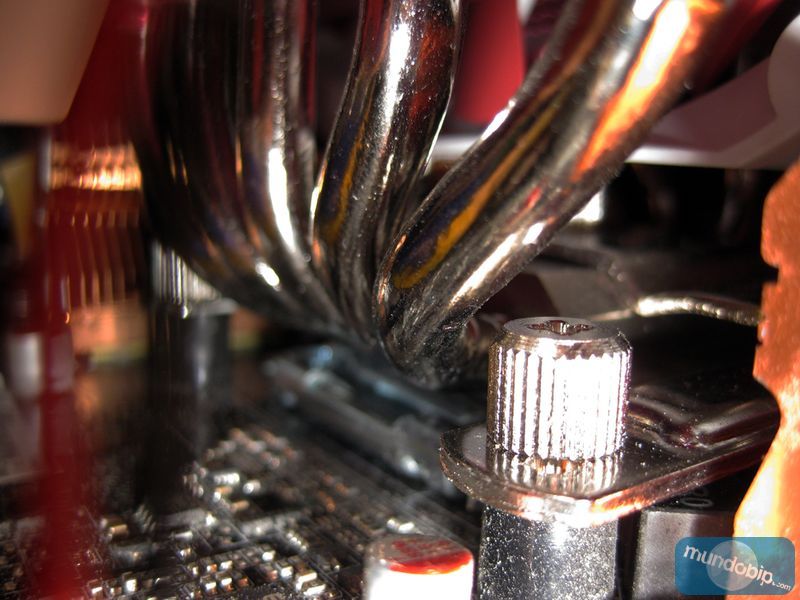

Ahora, os mostramos algunas fotos del Phanteks PH-TC14PE instalado en nuestra placa de pruebas:



Como podéis comprobar, el Phanteks PH-TC14PE, es un disipador muy grande. Imponente al instalarlo en cualquier placa base. Estas grandes dimensiones hacen que rinda de forma excepcional, pero también le hacen incompatible con algunas cajas y memorias. La altura y los ventiladores de 140x140mm pueden hacer que no quepa en algunas cajas de proporciones contenidas. El sistema de doble torre, le hace que no sea posible instalarlo correctamente con memorias que tengan un disipador que se eleve por encima de la altura estándar de un DIMM DDR3.
