Diseño y distribución Gigabyte GA Z77X UP7

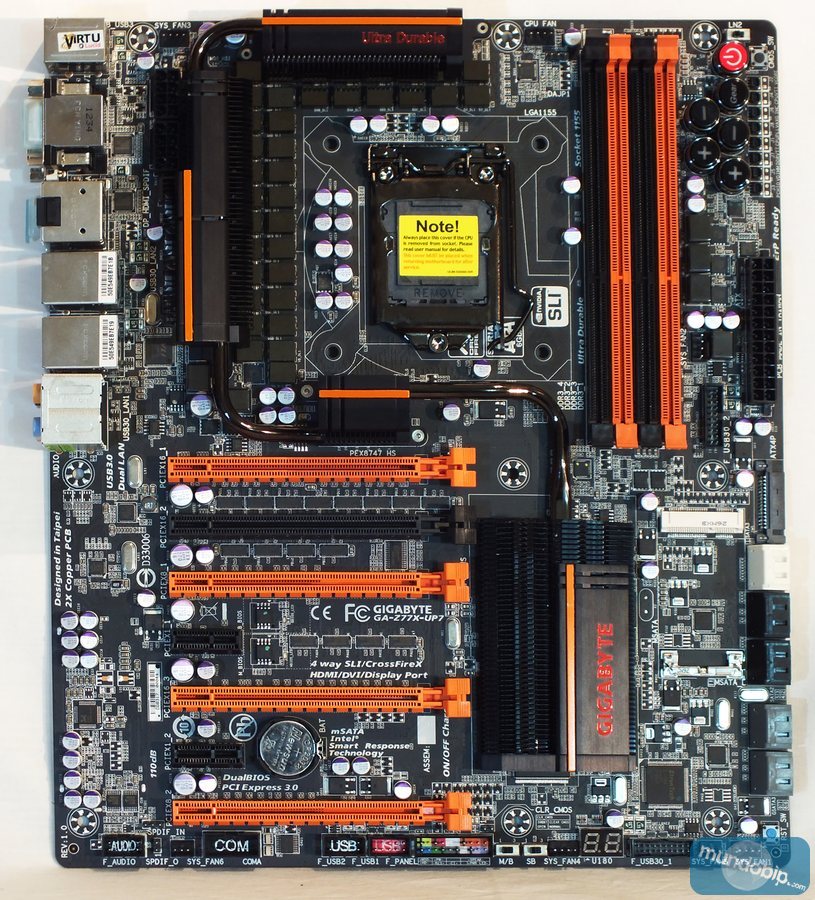

Placas base de Gigabyte orientadas a overclockers se distinguen principalmente por los colores negro y naranja. La Gigabyte GA-Z77X-UP7 no es una excepción:

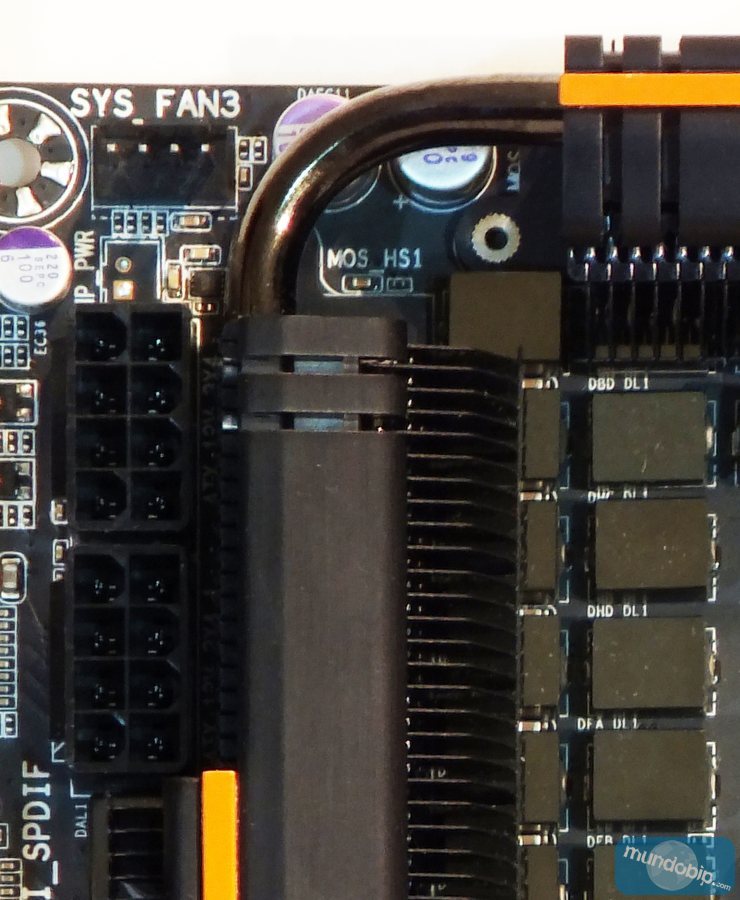

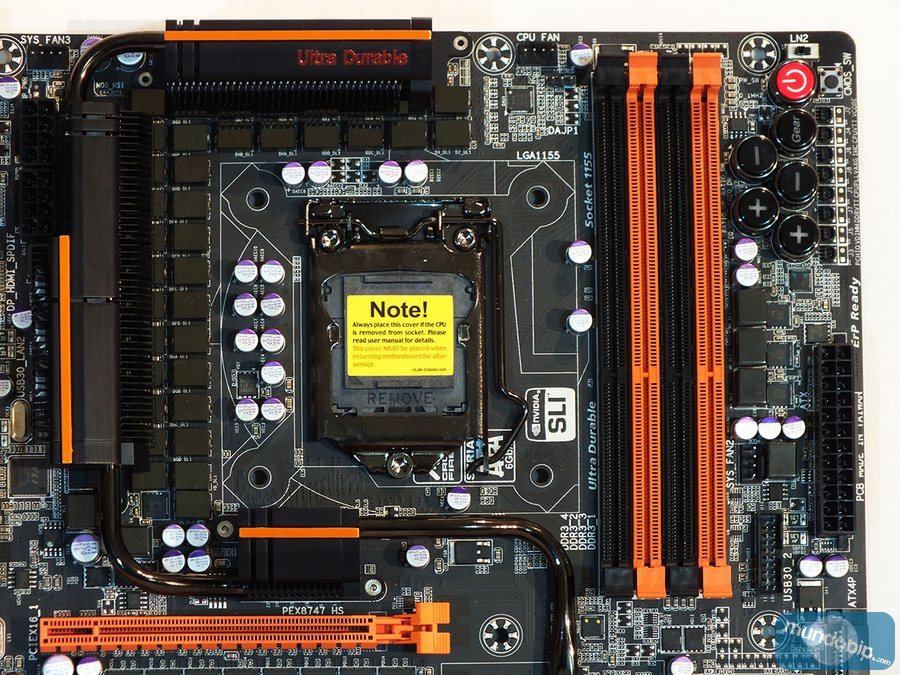

En la parte superior izquierda encontramos el socket del microprocesador, a su derecha aparecen las cuatro ranuras DIMM. En la parte central superior de la imagen, aparecen dos disipadores unidos por un heatpipe en forma de L. Siguiendo esta misma forma vemos las 32+3+2 fases de potencia, de las cuales 32 son exclusivas para microprocesador, tres para la GPU integrada y dos para el VTT. Para suministrar la energía necesaria, la Gigabyte GA-Z77X-UP7 ofrece dos conectores ATX12V de 8 pines.

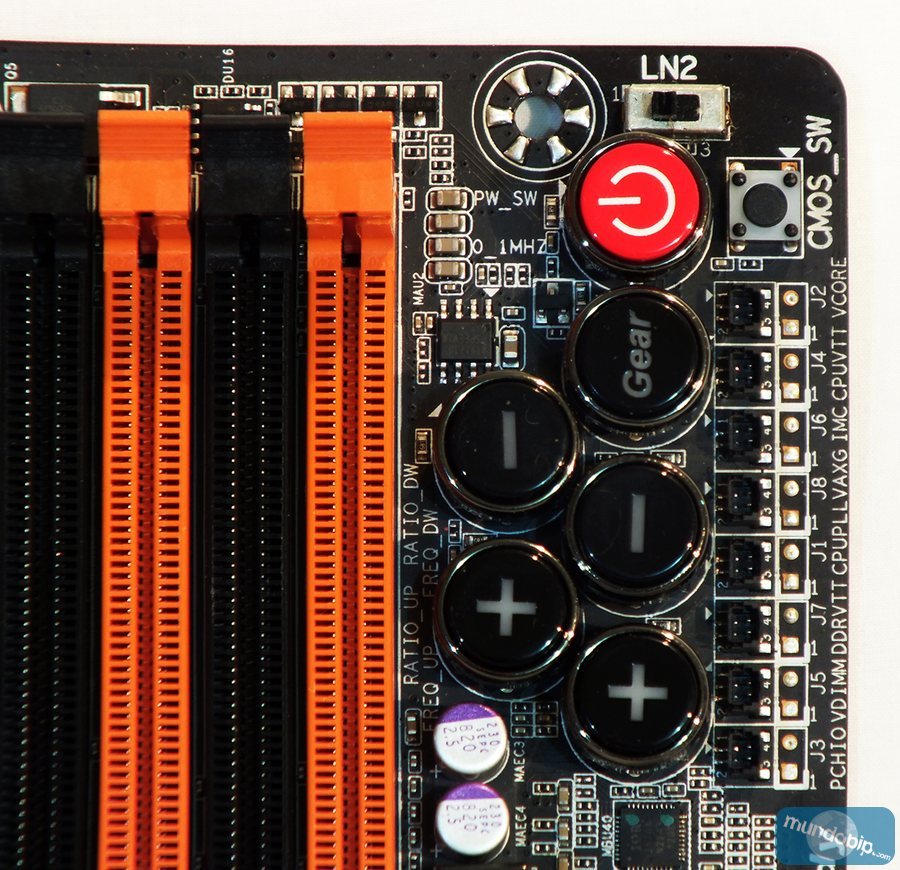

A la derecha del socket tenemos unos botones destinados a la realización de overclocking y apagar/iniciar el sistema. Desde estos controles, podemos variar el multiplicador o manejar la velocidad del BLCK del sistema. Pudiendo incrementar/disminuir los valores en cifras de 1Mhz o 0.1Mhz (el botón Gear marca una escala u otra).

El extremo derecho de la placa de esta misma zona encontramos unos puntos de medición de voltajes, gracias a ellos y un polímetro podremos medir de forma precisa los valores exactos que se están aplicando. Para facilitar las mediciones, el fabricante incluye unos adaptadores que se conectan en esos mismos puntos.

En esta misma zona encontramos un switch para cambiar de una BIOS a otra y un interruptor para activar el modo LN2 (algunas CPUs tienen problemas para arrancar cuando están a temperaturas extremadamente bajas al LN2; con este switch se mejora el comportamiento de las mismas).

La Gigabyte GA-Z77X-UP7 posee 10 puertos SATA colocados en la mitad inferior de la parte derecha de la misma. La controladora integrada en el chipset proporciona 2 de 6Gb/s (blancos) y 4 de 3Gb/s (negros), las dos Marvell 88SE9172 4 de 6Gb/s (grises). Cerca de estos encontramos el puerto mSATA gestionado por el chipset y una de las tomas de corriente con formato SATA que ayudan a la placa en la alimentación en configuraciones multiGPU.

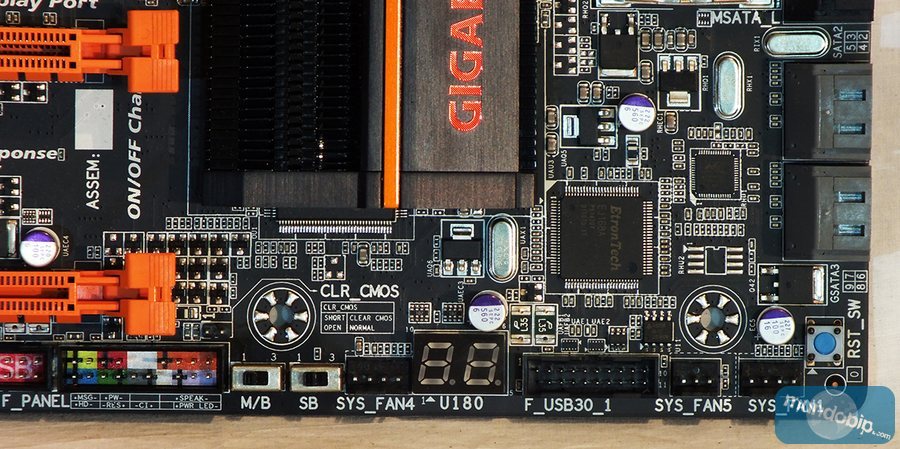

Las conexiones del chasis están colocados en la parte inferior de la placa, los de los botones y leds están bien diferenciados mediante colores y serigrafía. A su lado encontramos los típicos conectores USB 2.0 y uno 3.0, un display que nos indicará los diferentes estados y errores de la placa y los switches M/B y SB. También contamos hasta tres de los seis conectores para ventiladores de sistema. Cerca de la esquina inferior derecha encontramos un switch de reset.

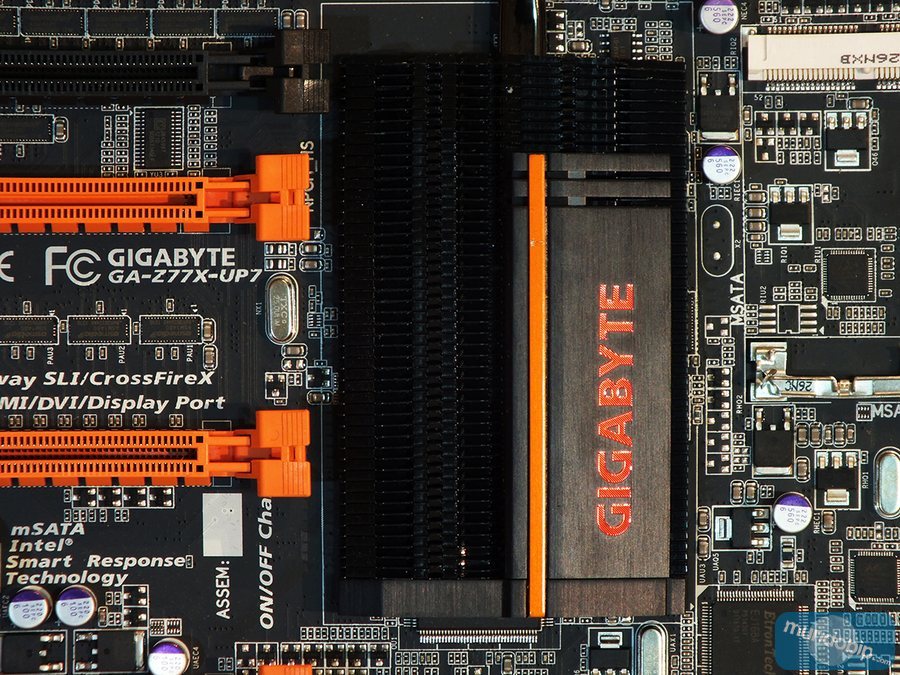

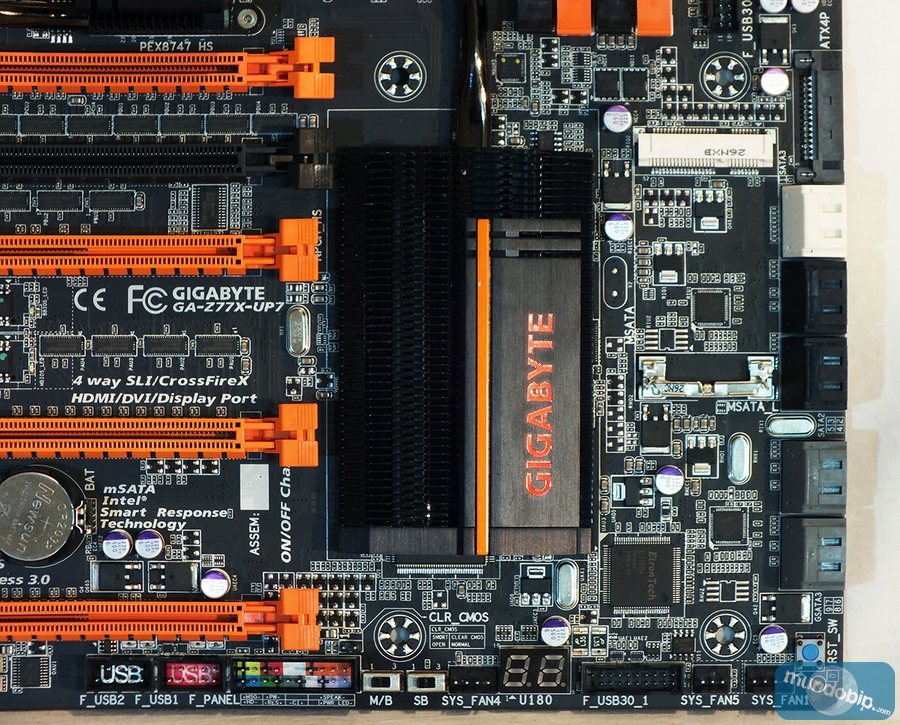

En la zona central de la placa localizamos el chipset, el cual está recubierto por un gran disipador de perfil bajo para permitir la instalación de tarjetas gráficas largas.

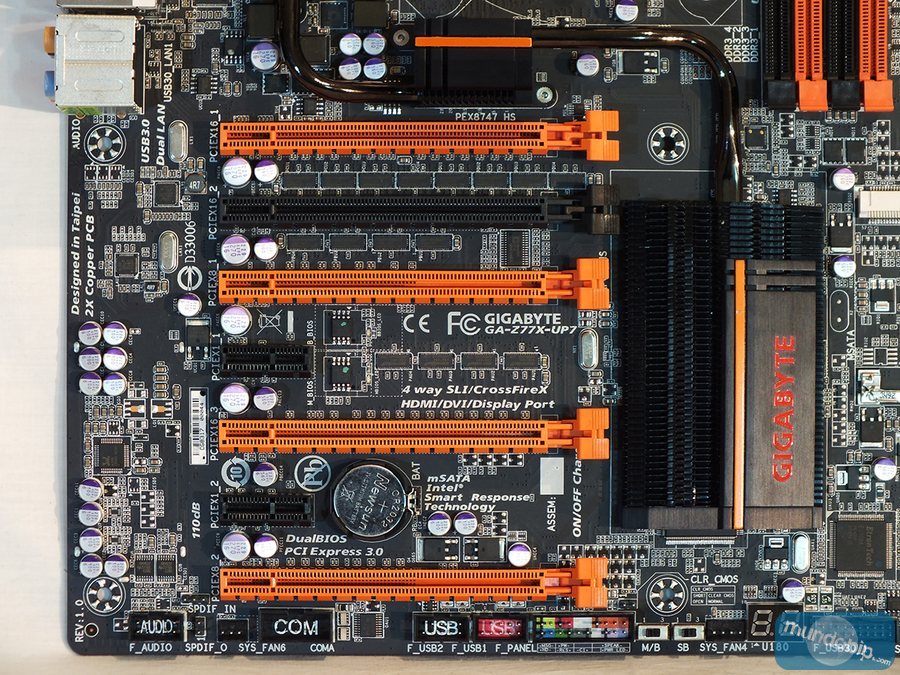

Uno de los grandes atractivos de esta Z77X-UP7 es la gran cantidad de slots de expansión que posee, el inventario es amplio: 3 x PCIe x16, 2 x PCIe x8 y 2 x PCIe 1x. Entre ellos destaca el de color negro / gris, el cual salta el chip PLX y va directamente al microprocesador, con lo que la latencia se disminuye al mínimo.

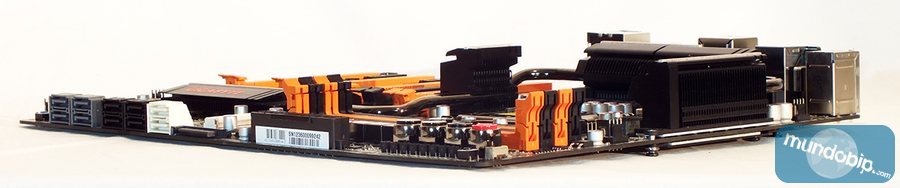

La refrigeración de los diferentes componentes está bastante trabajado y estudiado. Todos los disipadores están interconectados entre sí con un heatpipe, consiguiendo así una mayor superficie con la que refrigerar mediante el flujo de aire interno del chasis. El disipador del chipset es bastante bajo, tanto como la altura de un puerto PCIe, los que rodean al socket son realmente altos, pero están lo suficientemente alejados del socket como para no entorpecer a la hora de instalar un disipador de grandes dimensiones. Además no son cuadrados sino que tienen cierta curvatura en la cara del socket, con lo que la posibilidad de estorbar disminuye aún más.

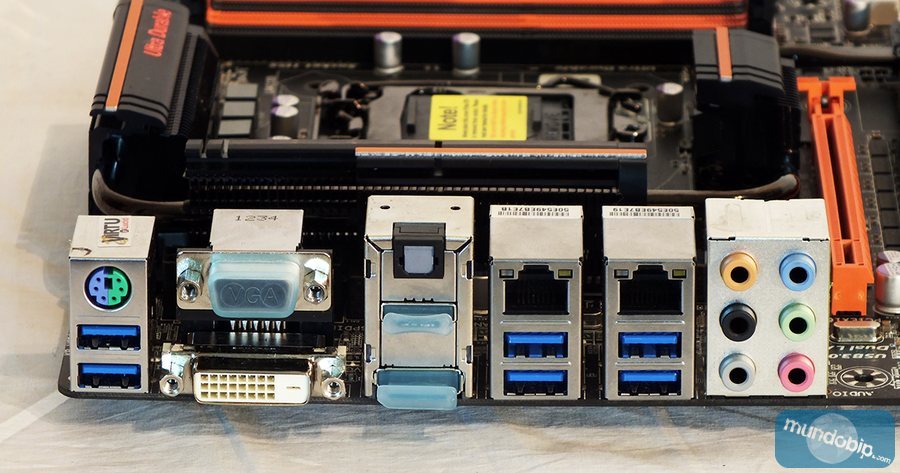

En el panel posterior de E/S encontramos los siguientes conectores:

• Conector PS/2 para teclado / ratón

• Dos puertos USB 3.0 (conectores azules), dos USB 2.0 y otro USB 3.0 interno funcionando a través de Intel Z77 Express. El controlador VIA VL800 añade cuatro puertos USB 3.0 adicionales. El controlador Etron EJ168 añade otro puerto USB 3.0 interno.

• D-Sub, DVI-D, HDMI y salidas DisplayPort de vídeo

• Dos puertos de red local (Intel 82579V y Atheros AR8161 Gigabit)

• Salida óptica S/PDIF y seis jacks de audio analógico ofrecidas por Realtek ALC898.

En definitiva, Gigabyte nos propone una disposición de componentes realmente interesante y efectiva. Se nota, que es un fabricante con mucha experiencia, que cuida al máximo el diseño de sus producos. El listado de opciones y funcionalidades incorporadas es muy amplio, tanto, que en este sentido difícilmente defraudará a algún usuario por exigente que sea.
