Instalación Antec Twelve Hundred V3

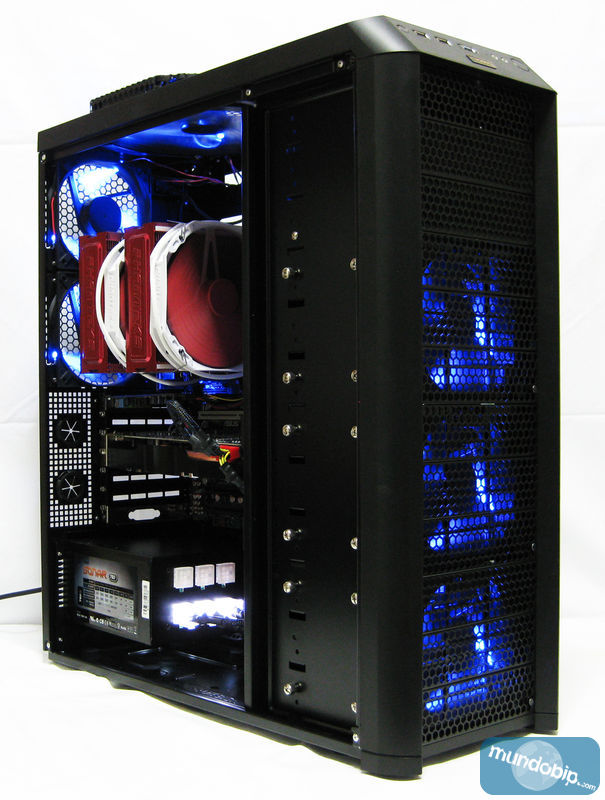

Gracias al gran espacio del que disponemos en el interior de la Twelve Hundred V3 la instalación de los componentes resulta sencilla. Como vemos en la siguiente imagen, hay espacio arriba y a los lados para poder meter la mano y colocar todo correctamente.

En esta misma captura se aprecia que los disipadores de grandes proporciones como Phanteks PH-TC14PE caben sin problemas. De la misma manera una tarjeta gráfica relativamente larga, como es la Radeon HD 6870 se puede instalar correctamente. Es más, una Radeon HD 6990 o HD 5970, que pueden medir hasta 305mm caben sin problemas. El fabricante especifica un espacio de hasta 444mm.

La fuente de alimentación que hemos utilizado en nuestra instalación tenía una toma de aire en la parte inferior. Al colocarla nos percatamos de que si la poníamos tomando aire de la zona de la placa base interrumpiríamos el flujo de aire y sería perjudicial para la temperatura global, si la poníamos boca abajo, no podría coger aire ya que estaría chocando con la parte inferior del chasis. Gracias a la versatilidad de la Twelve Hundred, pudimos dar la vuelta al soporte trasero que sostiene la fuente de alimentación y dejarla boca abajo pero con un hueco lo suficientemente grande como para permitirla coger aire.

El soporte interno para reforzar la ventilación en alguna de las zonas, lo decidimos utilizar para la tarjeta gráfica. También hicimos uso de la gestión de cables para evitar que interfieran en el flujo de aire. Llegados a este punto encontramos otro pequeño problema. Al estar la fuente situada en la parte inferior del chasis, el cable de 3.3V de nuestra fuente de alimentación no era lo suficientemente largo como para llegar a su conector si lo pasábamos por la parte de atrás, con lo que tuvimos que hacerlo por la parte delantera esquivando algunos componentes. Creemos que se debería incluir un alargador del citado cable, ya que no es la primera vez que nos pasa algo parecido.

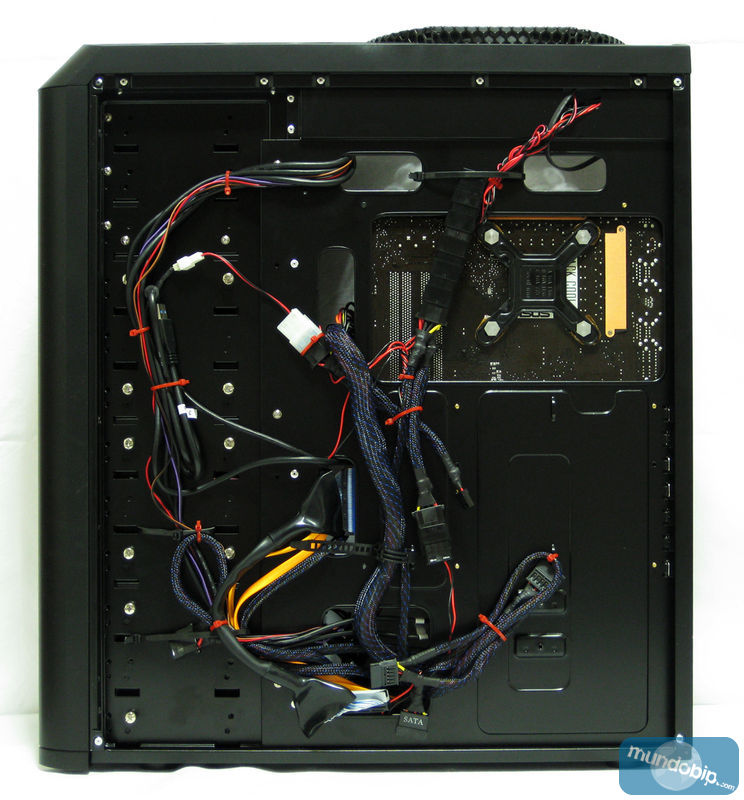

En la parte posterior, distribuimos los cables de la mejor manera posible para que luego cierre correctamente el lateral. Para ello nos servimos de bridas y de las sujeciones para ellas que el chasis nos ofrece en esta zona. Desde este ángulo, se aprecia igualmente el gran hueco que Antec ha dejado para la colocación del disipador de la CPU.

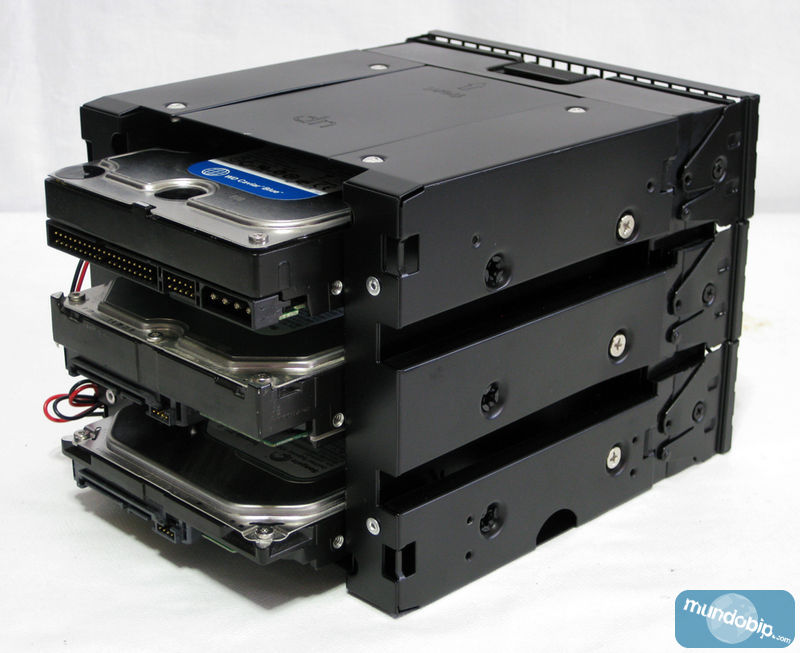

Para instalar los discos duros, simplemente hay que extraer el rack y colocarlos. Los tornillos que sujetan los racks se pueden desenroscar fácilmente sin destornillador. En la siguiente imagen se aprecia cómo quedan los discos duros instalados.



Antec ha diseñado la Twelve Hundred V3 para facilitar la vida a los entusiastas del hardware a la hora de montar sus componentes. El gran espacio interior, la gestión de cables y los racks de discos duros extraíbles ayudan.

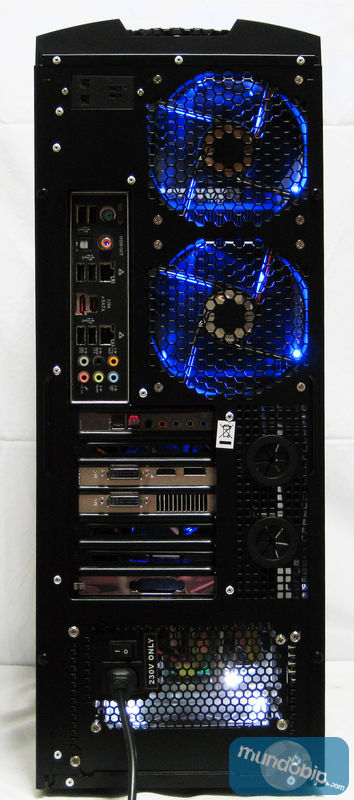

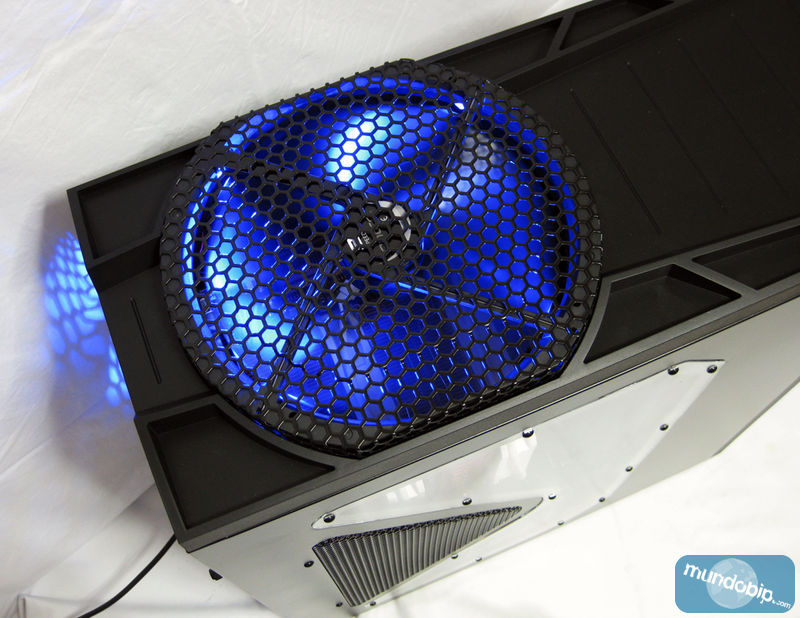

A continuación os dejamos una galería de imágenes de la Antec Twelve Hundred V3 totalmente montada y conectada:

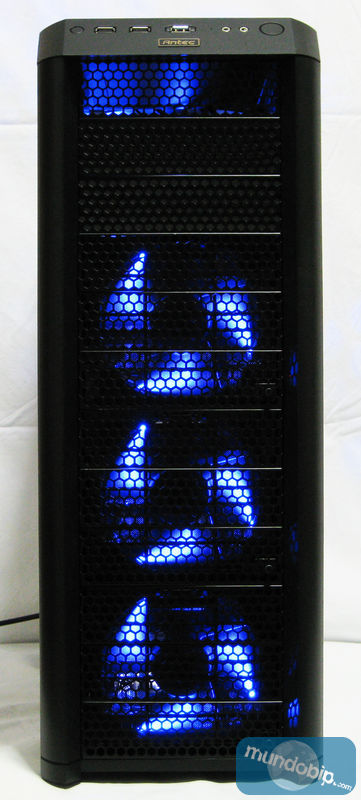

Una vez montado y con el chasis encendido, nos damos cuenta de lo que comentamos al principio. La Antec Twelve Hundred V3 es una caja de tipo gaming, pero muy elegante. Los LEDS azules y la ventana lateral, la dan el aspecto gaming, el aspecto negro y la mezcla de formas anguladas con laterales redondeados la proporcionan el toque de elegancia.
