Instalación Corsair Obsidian 700D

Corsair ha diseñado la Corsair Obsidian 700D para evitar el uso de tornillos o herramientas en la mayor cantidad de lugares disponibles. De esta forma para abrir los laterales solo tenemos que pulsar los botones traseros que ya vimos en la secciones anteriores pero que volvemos a poner aquí.



Una vez retirados los laterales podemos quitar el frontal simplemente tirando de la parte inferior del mismo hacia nosotros.

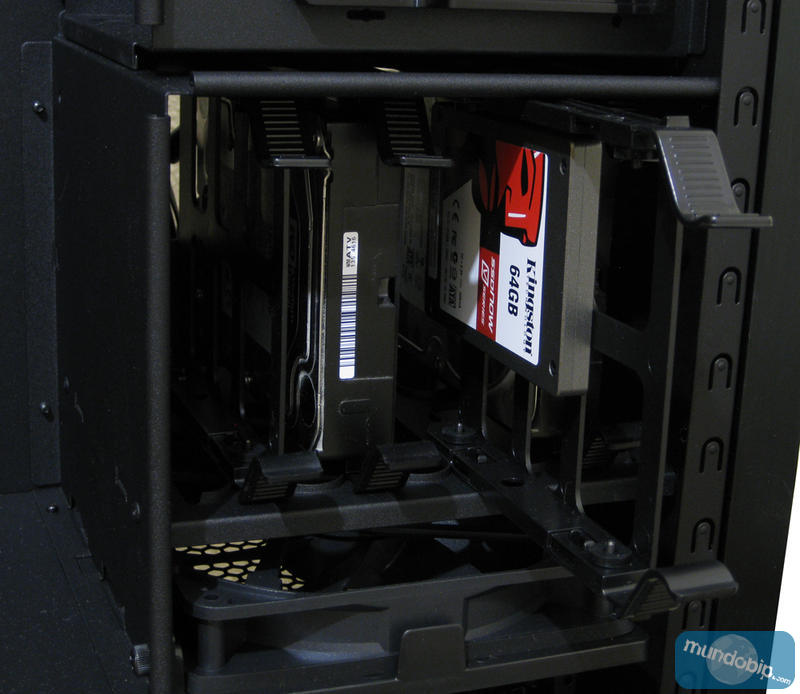

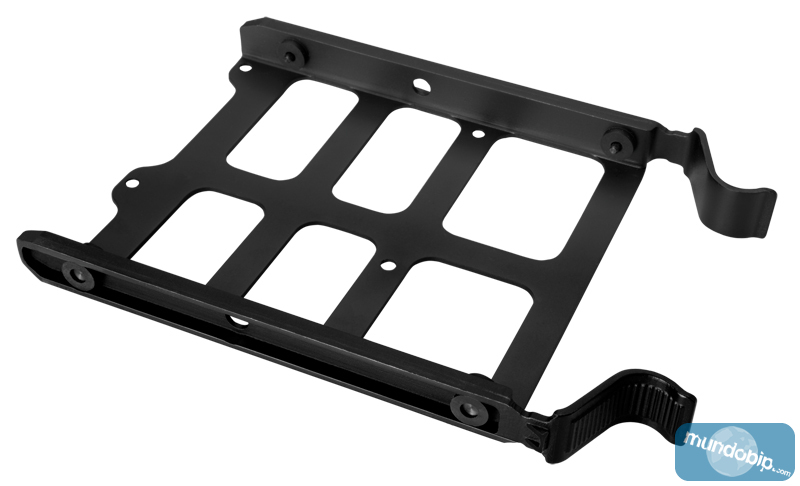

Para instalar los discos duros de 3.5" solo hay que extraer las bandejas de los racks y anclarlos en ellas. No es necesario utilizar ningún tornillo ya que tiene su propio sistema de fijación (es un sistema simple pero seguro).



Las unidades de 2.5", como por ejemplo los SSDs, sí que necesitarán de 4 tornillos para anclarlos a las bandejas (que son las mismas que las de 3.5").

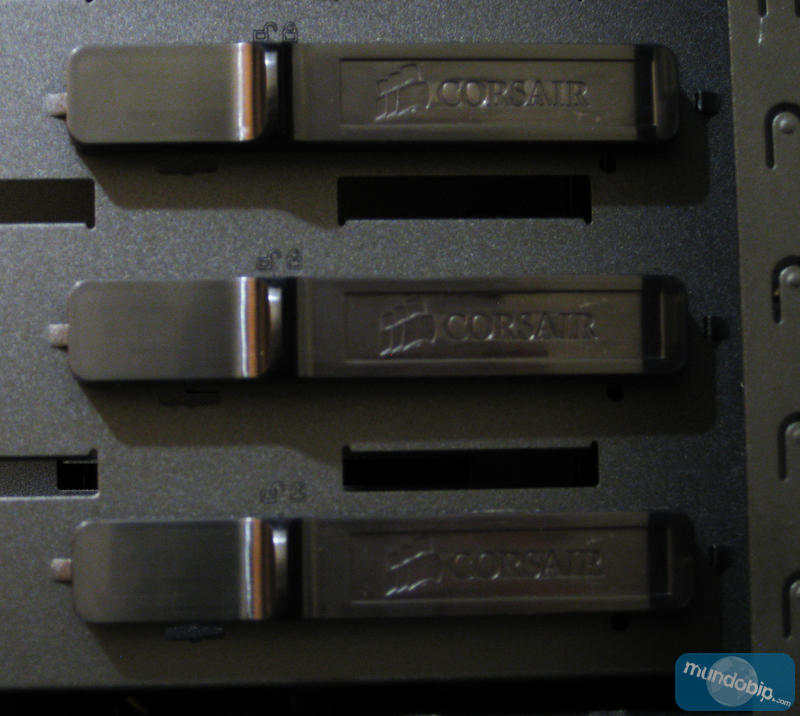

Las unidades ópticas de 5.25" tampoco necesitan tornillos para quedar ancladas, ya que se incluye un sistema de fijación para las mismas. Para instalarlas será necesario retirar el frontal, ya que sino es casi imposible quitar las tapas delanteras de las unidades.

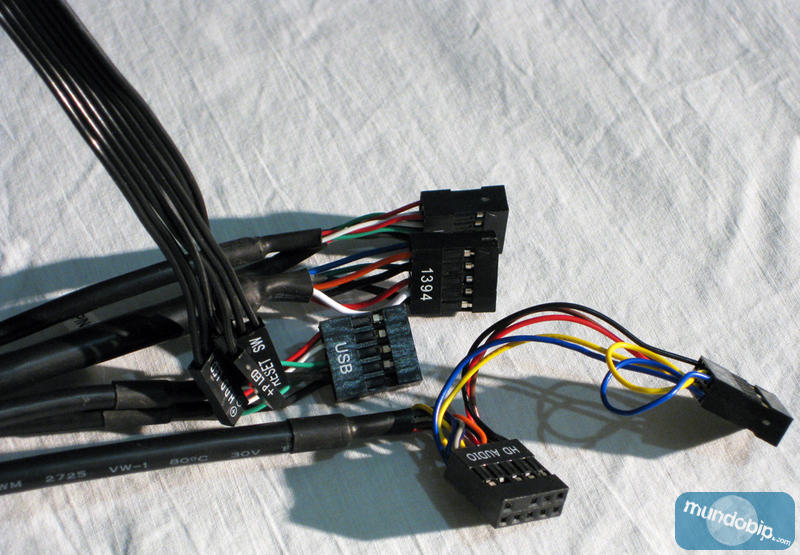

En cuanto al tema de cables se refiere, los propios del chasis vienen en forma de malla y son lo suficientemente largos como para llegar al punto correcto de la placa donde deben instalarse. Igualmente vienen etiquetados para ser identificados. Por otro lado, entre los accesorios se incluye un alargador del cable de alimentación de la CPU, ya que al ser tan grande la caja, en multitud de ocasiones no llegará el propio cable de la fuente.



La zona central del chasis tiene marcados los diversos tamaños de placas con las que la Corsair Obsidian 700D es compatible, con lo que no será un problema saber dónde colocar los anclajes específicos para nuestra placa.

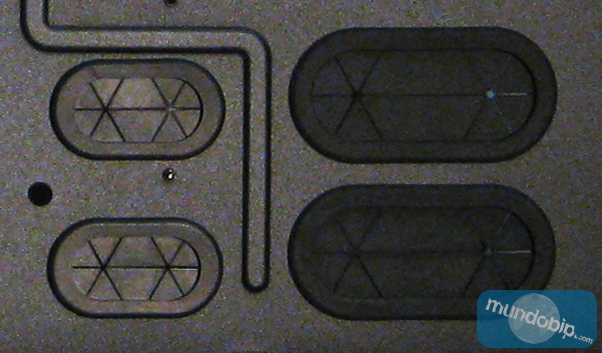

Rodeando estos puntos de anclaje aparecen diversos huecos semitapados con gomas perforadas. Dichos huecos sirven para pasar los cables por ellos y distribuir el cableado por el otro lado del chasis, consiguiendo así mejorar el flujo de aire interno. La cantidad de agujeros, lo bien colocados que están y las gomas perforadas hacen que el mantenimiento de cables de la Corsair Obsidian 700D sea el mejor que hemos visto hasta la fecha.

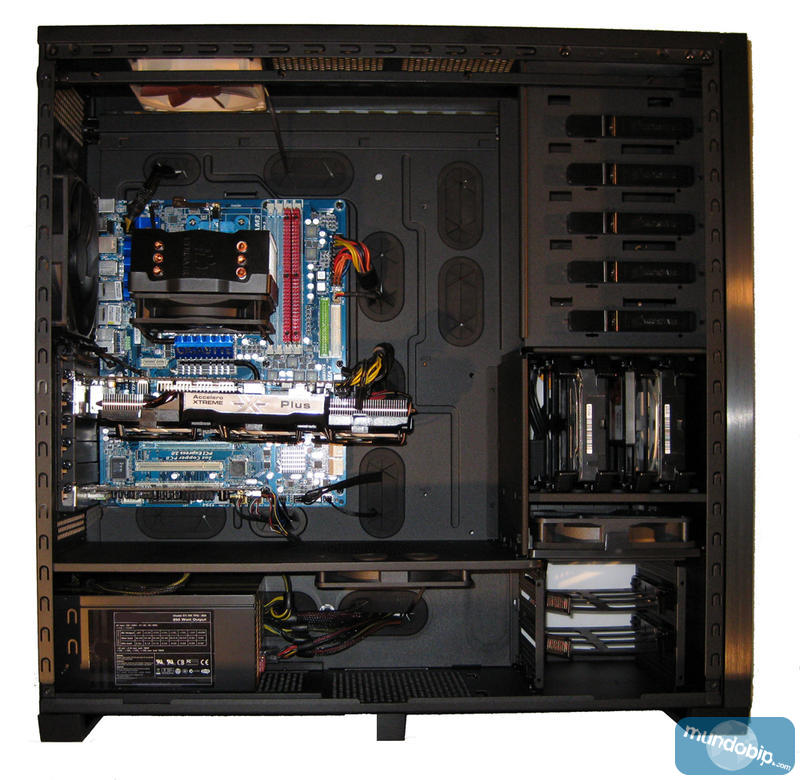

Finalmente así es como queda la Corsair Obsidian 700D con todo instalado por ambos laterales. La placa utilizada es ATX y el disipador un Corsair A50 que ya analizamos en la review anterior. Es recomendable fijarse en el amplio espacio para maniobrar y sobre todo en la distribución de cables. Se puede observar como casi todos los cables quedan ocultos y se ven casi exclusivamente los conectores de los mismos, lo cual hace que no interrumpan bajo ningún concepto el flujo de aire. Gracias a la Corsair Obsidian 700D se puede realizar una de las instalaciones más limpias que se pueda ver en una caja de ordenador.

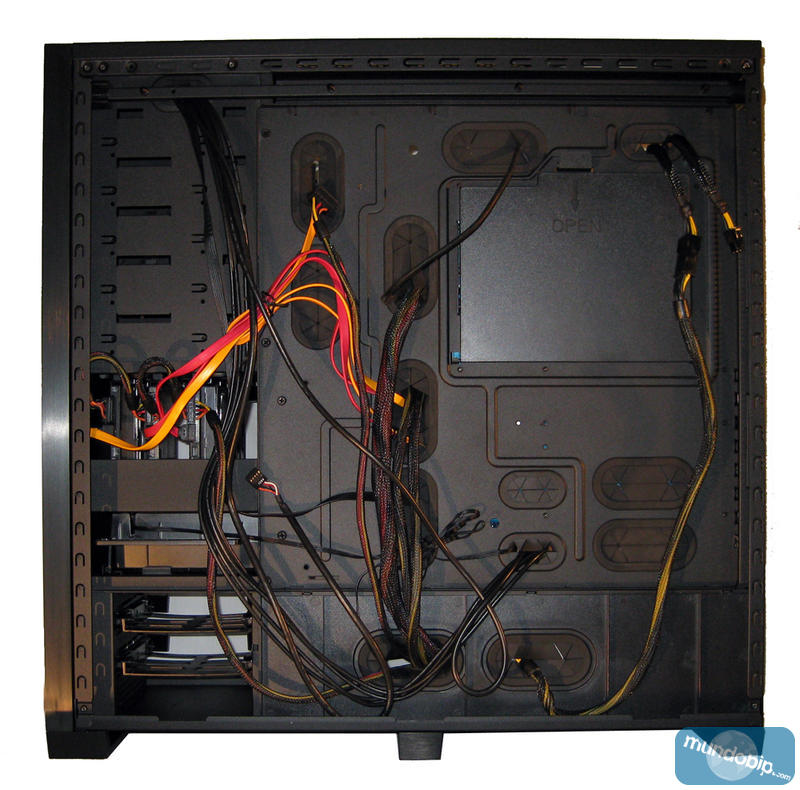

En la imagen de la zona trasera se aprecia como sí está presente toda la maraña de cables que utiliza nuestro sistema.
