Instalación Noctua NH C14

Si deseamos instalarlo en plataformas AMD (AM2, AM2+ y AM3), se incluyen dos sujecciones para unirlas a los adaptadores comunes del disipador, así como cuatro tornillos junto con unas piezas de goma para atornillarlos al backplate que incluyen las placas AMD compatibles. Hay que decir que en este socket hay que ceñirse a la orientación que tenga el backplate integrado en la placa, y no podemos girar el disipador para adaptarlo al sistema de refrigeración de la placa. Esto es más bien una limitación de los sockets de las placas AMD y no del Noctua.

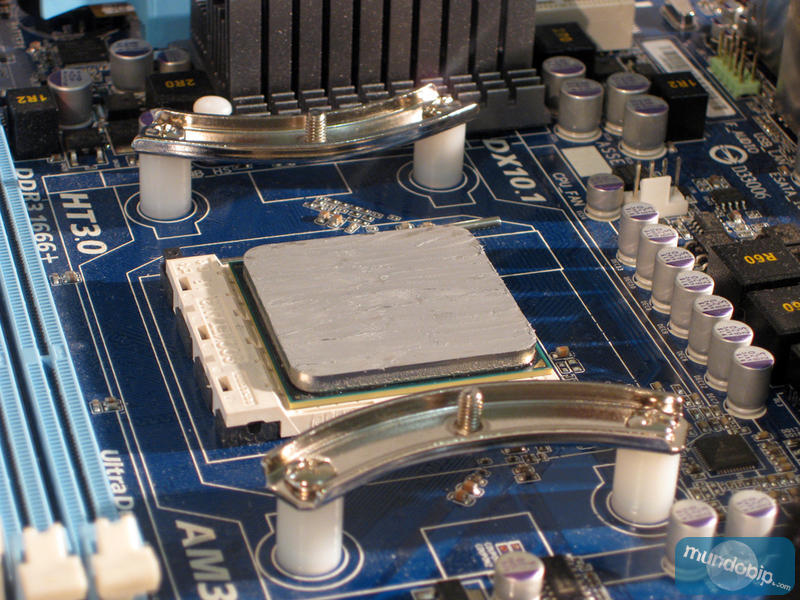

Así es como quedó el kit AMD tras instalarlo en nuestra Gigabyte GA-MA785GMT-UD2H de pruebas.



Para instalarlo en equipos con plataforma Intel, el Noctua NH-C14 incluye un backplate, el cual tiene una goma que se puede quitar o poner en su parte central. Si usamos sockets 1366 o 1156 se ha de quitar, ya que en con dichos sockets hay que dejar el backplate que incorporan las propias placas. Dichas gomas nos ayudan a evitar posibles daños en la placa con el peso del disipador.

Los extremos del backplate incluye varios agujeros, cada uno de los cuales es específico para cada tipo de socket de Intel. El más cercano a la zona central es para 775, el siguiente para LGA1156 y finalmente el último es para LGA1366.

El backplate integra los tornillos que luego se enroscan con unas roscas en la parte superior de la placa.



El conjunto Noctua NH-C14, al igual que todos los disipadores de la marca, incluye pasta térmica Noctua NT-H1, la cual ya analizamos en Mundobip hace un tiempo, la NT-H1 dando un excelente resultado.



Los ventiladores incluidos son dos Noctua NF-P14 FLX, los cuales ofrecen un rendimiento excelente y un nivel de ruido muy bajo. La instalación en el disipador es muy sencilla, simplemente se fijan con unos clips metálicos y listo.



En nuestro caso, utilizamos unas memorias Corsair Dominator GT, las cuales tienen unos disipadores muy altos. Debido a esto, tuvimos que instalar el disipador orientado de forma incorrecta para poder instalar el ventilador inferior, ya que nos interesaba saber el máximo rendimiento del conjunto de disipación.

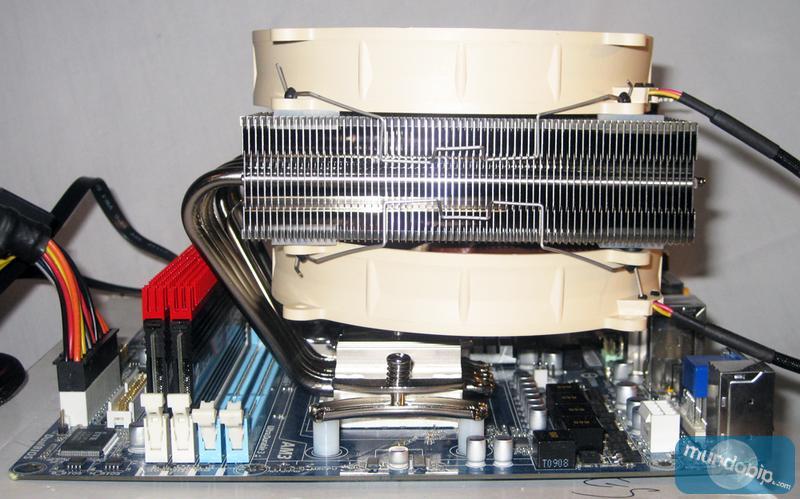

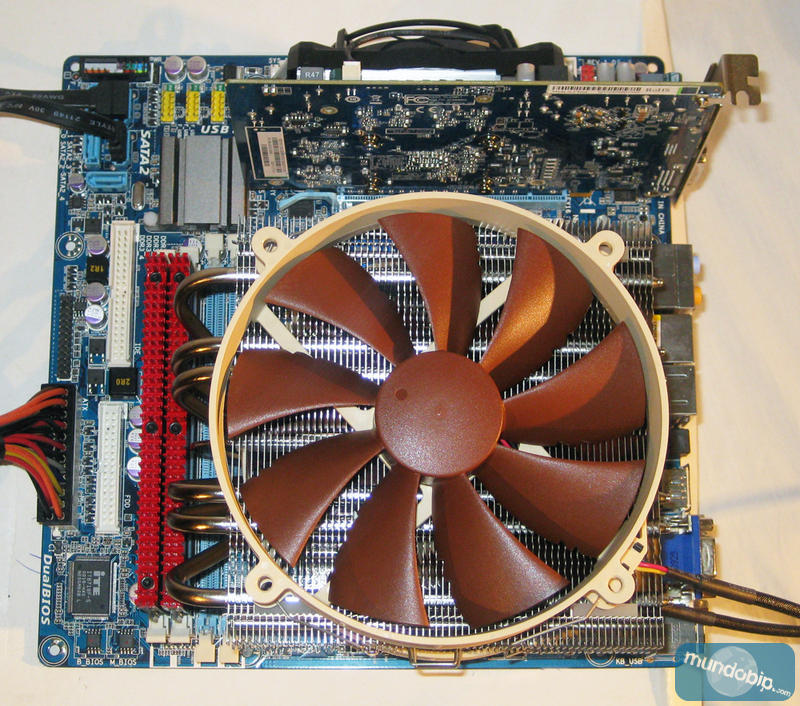

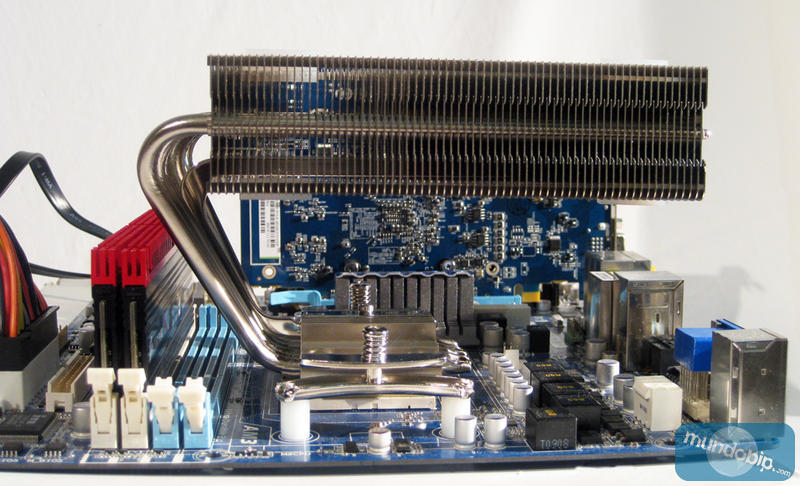

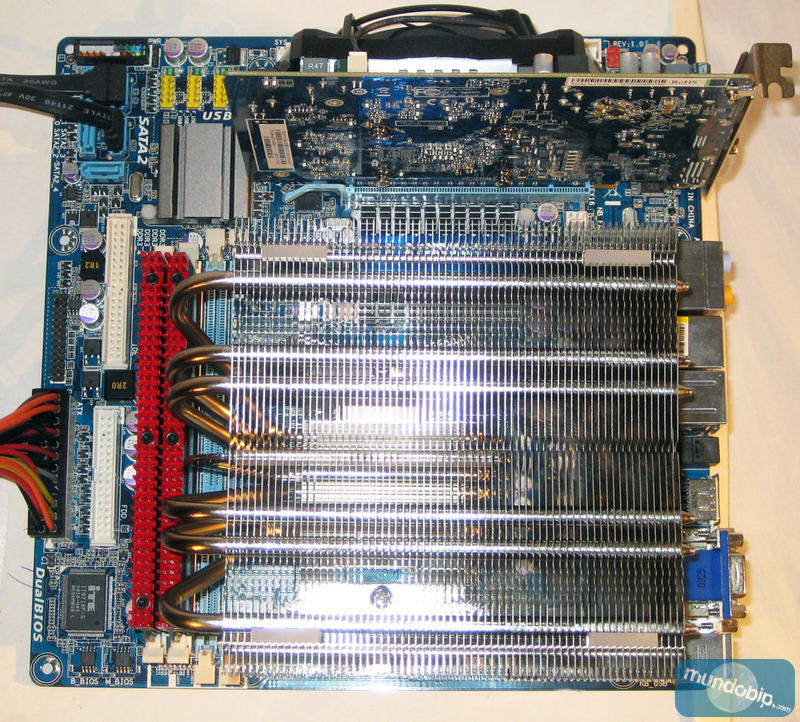

Cuando decimos que tanto la superficie de disipación del Noctua NH-C14 y la de sus ventiladores de 140mm es muy grande lo decimos basándonos en las siguientes imágenes.
