Montaje NZXT Switch 810

Una vez mostrados todos los detalles internos y externos de la NZXT Switch 810 procedemos a la instalación de los componentes.

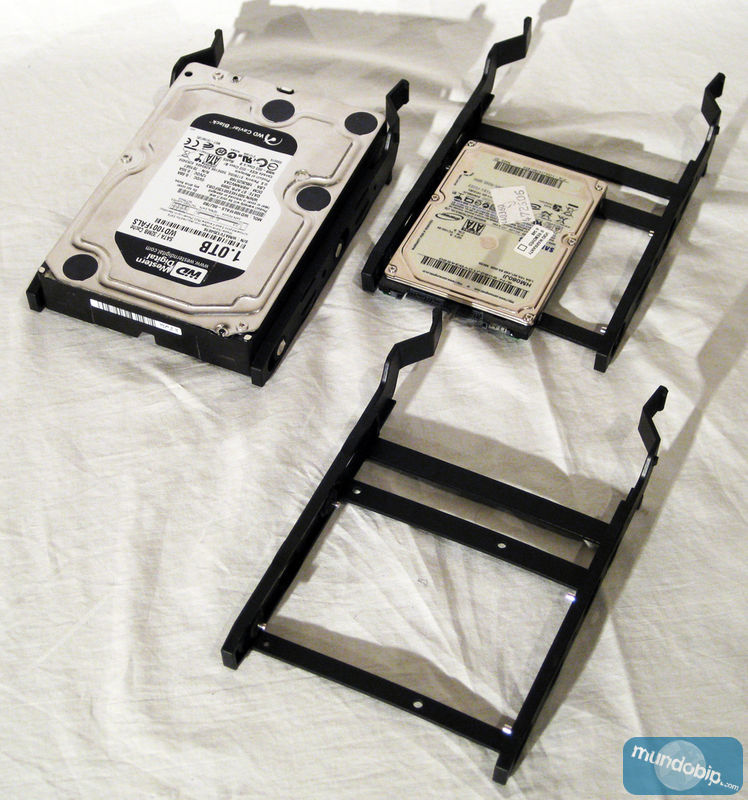

En primer lugar queremos mostraros las bandejas para la instalación de las unidades de disco. Los discos de 3.5" se sujetan a las bandejas con facilidad gracias a unos soportes metálicos. Las de 2.5" necesitan cuatro tornillos para fijarlos. Para extraer las bandejas del rack solo tenemos que tirar hacia afuera apretando un poco los laterales.

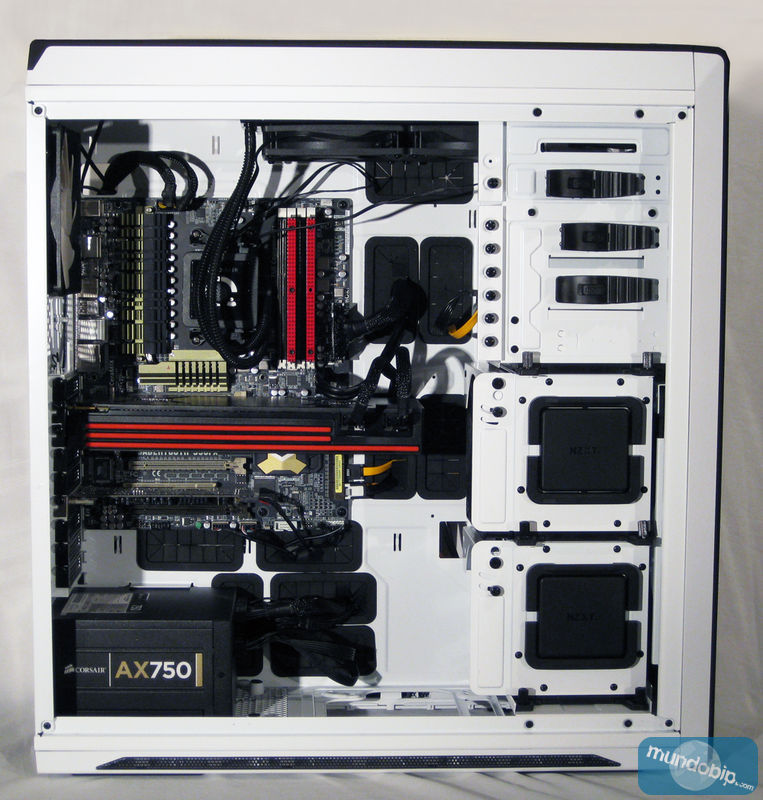

Una vez instaladas todas las piezas y colocados los cables nos damos cuenta realmente del tamaño de la Switch 810. Para empezar sobra espacio por todos los lados (se puede instalar incluso una placa E-ATX). Otro detalle muy a tener en cuenta es que gracias a la multitud de huecos destinados a la gestión de cables podemos realizar una instalación realmente limpia, consiguiendo que éstos no entorpezcan el flujo de aire o estorben a la hora de quitar o poner cualquier componente.

La tarjeta gráfica instalada es una AMD Radeon HD 6990, la muy larga. Como podéis observar en la siguiente captura, esto no representa ningún problema en la NZXT Switch 810.

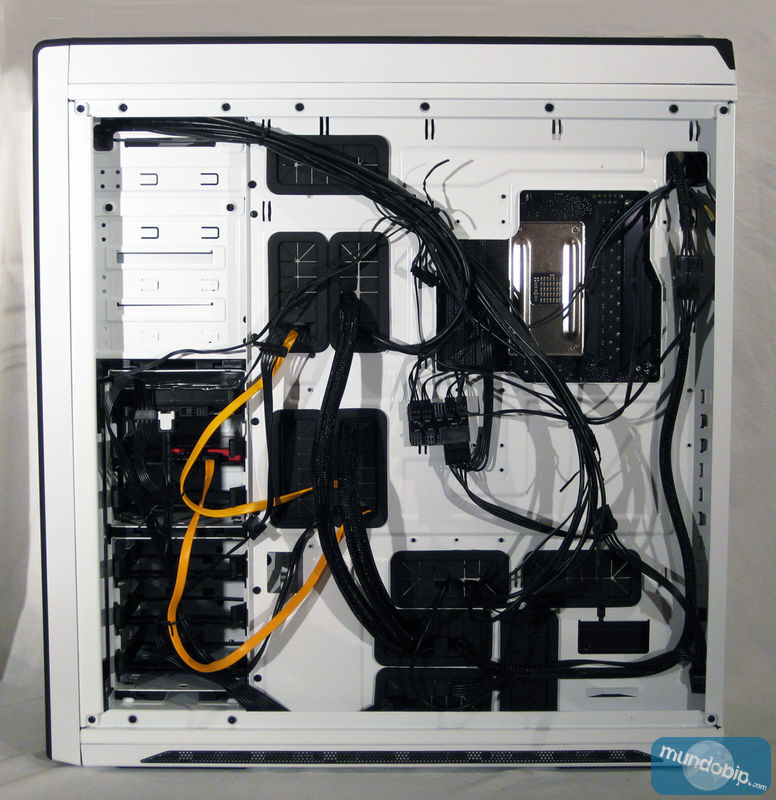

En la cara opuesta de la caja, encontramos toda la maraña de cables. Gracias a algunos anclajes que encontramos en esta zona podemos sujetar los cables mediante bridas para evitar que se nos descuelguen y se junten. Por otro lado, en esta captura podéis ver las bandejas de los discos instaladas en el rack.



El sistema de refrigeración líquida elegido en la instalación posee un radiador con una longitud ligeramente superior a 240mm, con lo cual era imposible instalar un tercer ventilador por la cara interna de la Switch 810. Gracias a la flexibilidad que nos proporciona la tapa superior, pudimos instalar el ventilador en la parte externa y el radiador por la parte interna.

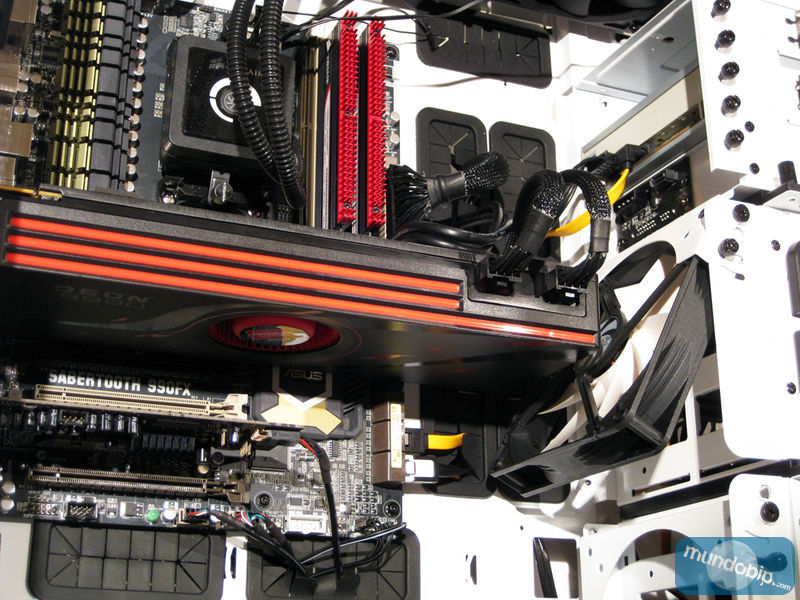

No dudamos ni por un momento el inclinar el ventilador dedicado a la tarjeta gráfica los 15º que nos permite. De esta manera, conseguimos que el aire no de solo en las toberas delanteras de la tarjeta y "pase de largo" por el resto, sino que ahora pega directamente en la superficie de la misma ayudando bastante a la refrigeración de la misma.

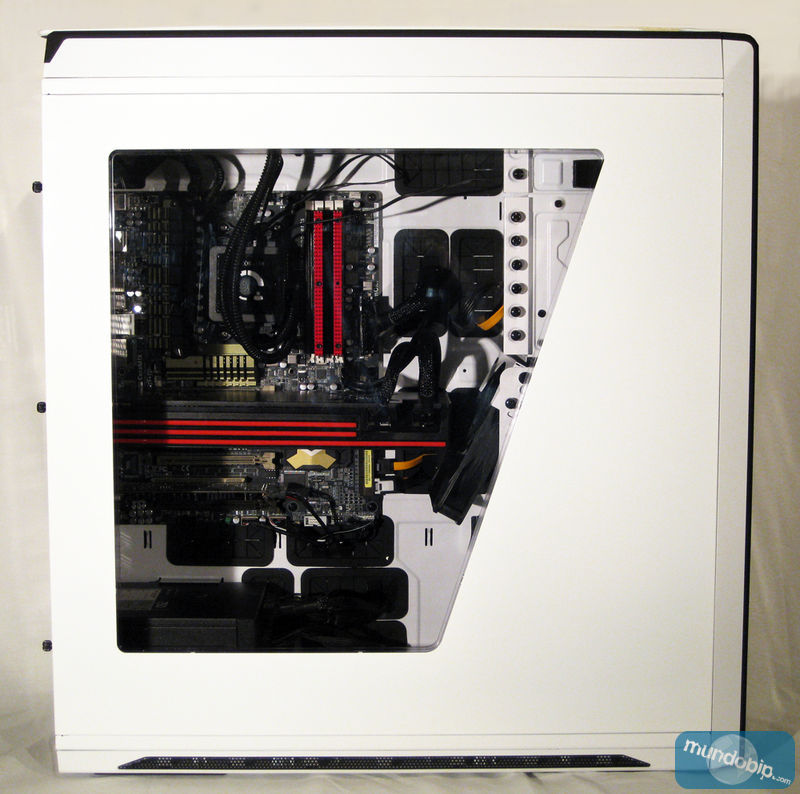

Una vez cerrada la tapa, podemos ver como queda la instalación vista desde el exterior mediante la gran ventana de metacrilato. Sin duda, el equipo ahora tiene un aspecto exquisito.

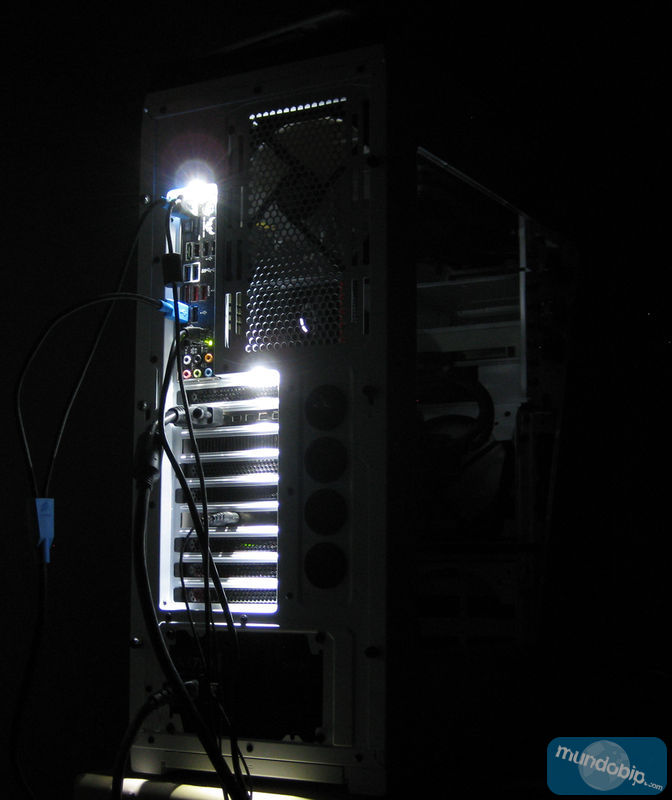

Si apagamos las luces de la habitación y activamos los LEDs traseros, la NZXT Switch 810 tiene este maravilloso aspecto. Realmente parece un detalle superficial, pero da un toque genial a la torre.
