Instalación Corsair A70 y A50

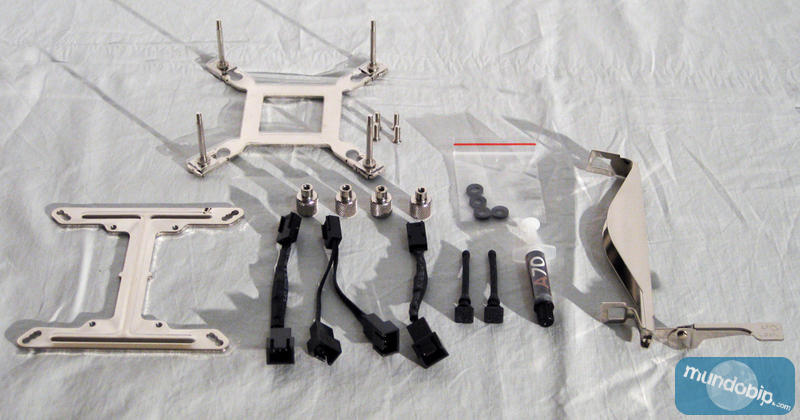

El A70 y el A50 comparten sistema de instalación, así que en esta sección hablaremos en general. Los accesorios que traen para la instalación son los siguientes:

• Kit de instalación para AMD

• Kit de instalación para Intel

• Cable en forma de Y para conectar los ventiladores a la placa (en el caso del A70)

• Cables reguladores de la velocidad de giro de los ventiladores

• Pasta térmica

• Tornillería y arandelas de goma

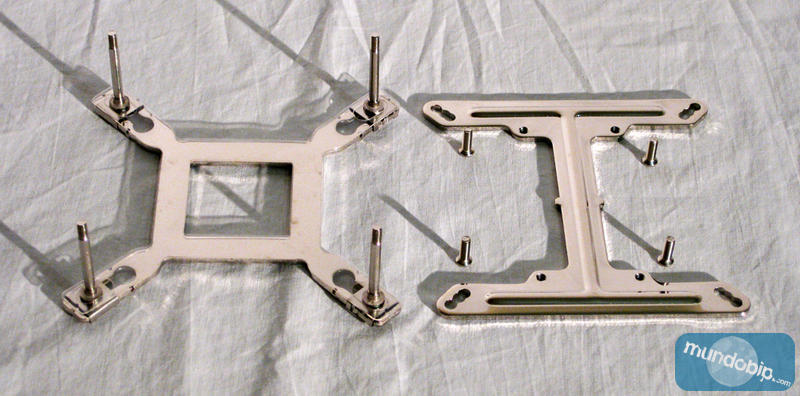

Para plataformas Intel se incorpora un backplate para colocar en la parte posterior de la placa base con unos tornillos movibles en longitud respecto al centro para adaptarse a cualquiera de los sockets de Intel. La parte que va junto a la placa, además incorpora un plástico protector para evitar el contacto directo entre la chapa y la placa, evitando así daños en la misma o posibles cortocircuitos.

En la parte frontal de la placa, se coloca el accesorio de la derecha, el cual como vemos también tiene varios agujeros para adaptarse a los diferentes sockets. Dicho accesorio pasa por la endidura que hay encima del disipador y luego se une al backplate con los tornillos del último. Además se fija con 4 tornillos, maximizando así la seguridad y evitando posibles desplazamientos longitudinales del disipador.

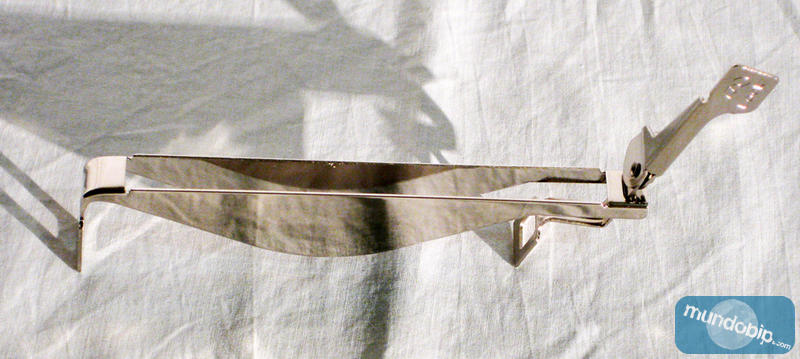

La instalación para AMD es mucho más sencilla, simplemente se incluye el accesorio para fijar el disipador al sistema de sujeción que tienen todas las placas AMD.



En ambos casos la instalación es sencilla y segura, la de AMD es más sencilla gracias a que las placas base traen toda la pre-instalación hecha. La instalación en Intel es un poco más laboriosa aunque sencilla y segura. En el caso de Intel también es más flexible, ya que se permite orientar el disipador hacia donde más nos interese, bien hacia la parte superior del chasis o hacia la parte posterior.

La instalación de los ventiladores es muy sencilla, simplemente hay que juntarlos con el disipador hasta escuchar un click, momento en el que quedarán perfectamente fijados y ajustados. Para retirarlos simplemente hay que abrir un poco uno de los laterales y saldrán de forma sencilla. En el caso del A70 deberemos instalar el cable en forma de Y para unir ambos ventiladores a la placa.



La pasta térmica se puede aplicar de varias formas distintas:

• Colocando una gota en el centro del microprocesador para que luego se extienda automáticamente cuando el disipador ejerza presión.

• Dibujando finas líneas con el aplicador a lo largo de los heatpipes, mejorando así el reparto cuando se aplique presión (el fabricante recomienda este método).

• Extendiendo de forma equilibrada y regular la pasta térmica sobre la superficie del disipador para que quede repartida de forma perfecta y equitativa.

En nuestras pruebas vamos a utilizar el método recomendado por Corsair. Hay que comentar que hasta pasadas unas horas de funcionamiento la pasta térmica no alcanza su mejor estado de cura, con lo que las temperaturas iniciales mejorarán.

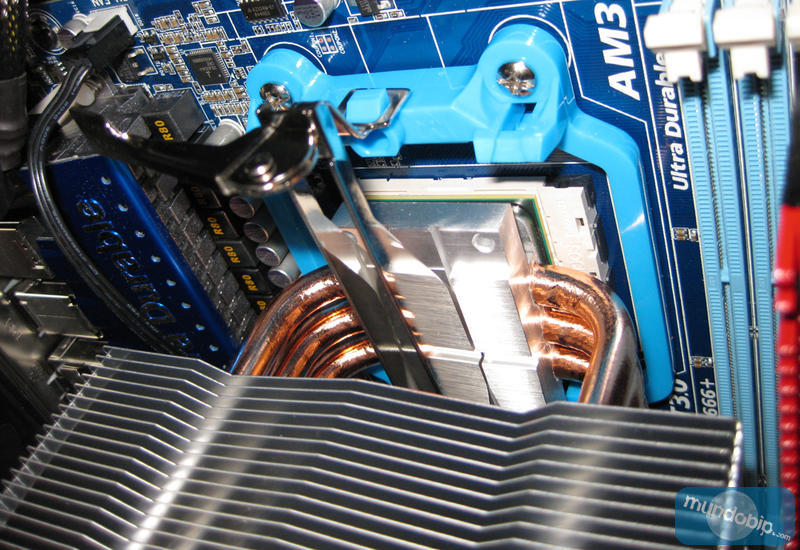

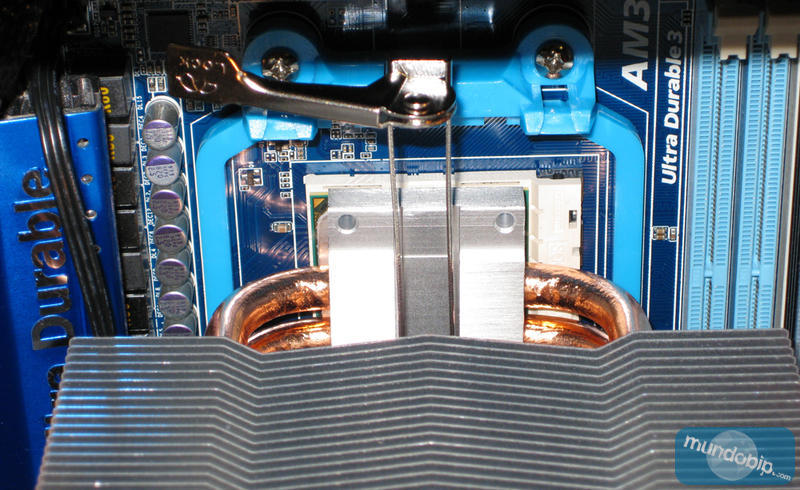

La base del Corsair A50 le va como anillo al dedo al Phenom II 965, es un pelín más pequeña pero hacen contacto pleno los 3 heatpipes con el microprocesador. En las dos primeras imágenes se ve cómo queda la base con el microprocesador.

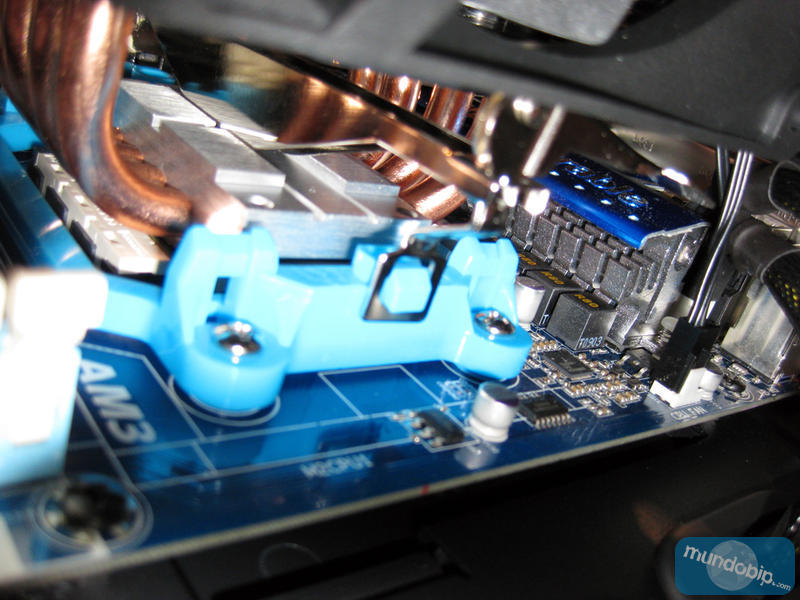

El caso del Corsair A70 es un poco diferente, la base es más grande y los 4 heatpipes no hacen contacto pleno, dos de ellos sí pero los dos de la parte exterior solo lo hacen al 40%. Al instalarlo hay que poner especial atención al cuadrarlo con el microprocesador, ya que al ser tan grande y poder desplazarse horizontalmente podría ser que solo hicieran contacto 3 de los 4 heatpipes. Esta situación no se repite por ejemplo con los Core i7, ya que el microprocesador es más grande y además el kit de instalación es más específico.

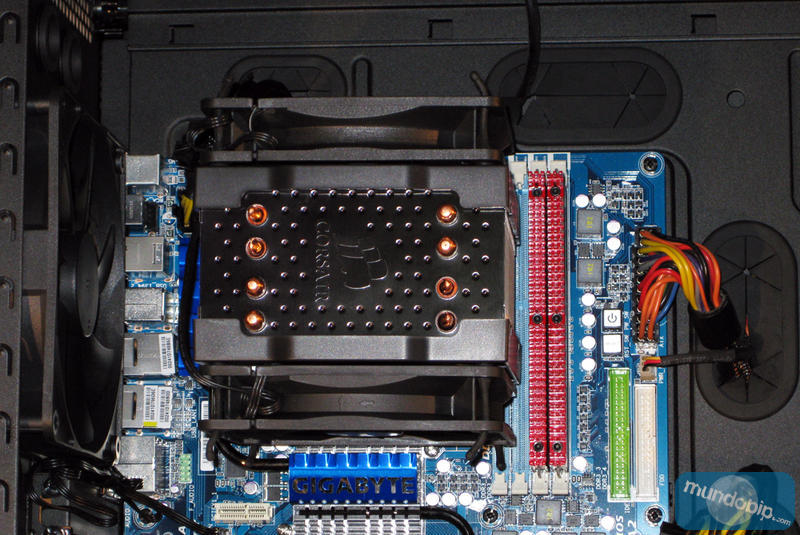

En las siguientes imágenes vemos cómo quedan instalados dentro de la Corsair 700D. Debido a que la instalación utiliza las sujeciones estandar de la placa base AMD los ventiladores quedan orientados hacia la parte superior de la caja, con lo que es recomendable utilizar estos disipadores con cajas que tengan huecos o ventiladores estractores en la parte superior (como sucede con la Corsair 700D). En Intel esto no se repite, ya que podemos orientar el disipador a nuestro antojo.
Corsair A50                      Corsair A70
